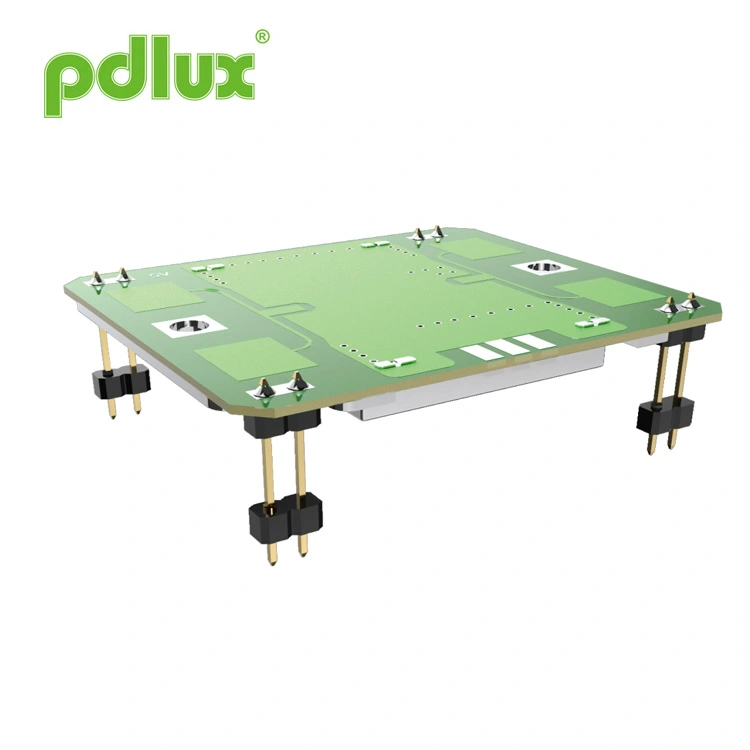

10.587GHz सुरक्षा माइक्रोवेभ रडार सेन्सर मोड्युल
Pdlux 10.587GHz सुरक्षा माइक्रोवेभ रडार सेन्सर मोड्युल X-ब्यान्ड (10.525-10.687GHz, प्रति क्षेत्र अनुकूलन योग्य आवृत्ति) मा सञ्चालन गर्ने एक समर्पित आपूर्तिकर्ता हो। प्याच एन्टेना, DRO, कम वर्तमान ड्रेन, र कम्प्याक्ट साइजको विशेषता रहेको, यसले लचिलो माउन्टिङका लागि वाइड-एंगल (एच-प्लेन) र न्यारो-एंगल (ई-प्लेन) पत्ता लगाउने सुविधा प्रदान गर्दछ। PWM मोड मार्फत पावर खपत थप घटाउन सकिन्छ। RoHS अनुरूप, यो सुरक्षा प्रणाली, स्वचालित ढोका, गति प्रकाश, IoT, र गति सेन्सरहरूको लागि उपयुक्त छ।
मोडेल:PD-V9H
सोधपुछ पठाउनुहोस्
PD-V9H
- आवृत्ति सेटिङ: 10.587GHz ±10M
- प्याच एन्टेना सहित
- DRO: डाइइलेक्ट्रिक रेजोनेटर ओस्किलेटो
- कम डीसी वर्तमान नाली
- सानो आकार
- RoHS अनुपालन
| वस्तु | निर्दिष्टीकरणहरू | |
| आवृत्ति सेटिङ | 10.587GHz ±10M | |
| अवस्था | Ta = +25 C, Vin = +5 VDC | |
| सञ्चालन भोल्टेज | +५.० ± ०.५ गाविस | |
| सञ्चालन वर्तमान | <32 mA टाइप। | |
| आउटपुट पावर | 20 mW (13 dBm) E.I.R.P. टाइप गर्नुहोस्। | |
| आवृत्ति स्थिरता | ±5 MHz अधिकतम। (Ta: -30 देखि +55 C) | |
| हानि संवेदनशीलता फिर्ता गर्नुहोस् | -90 dBc टाइप। | |
| दोस्रो हार्मोनिक उत्सर्जन | -40 dBm दायरा | |

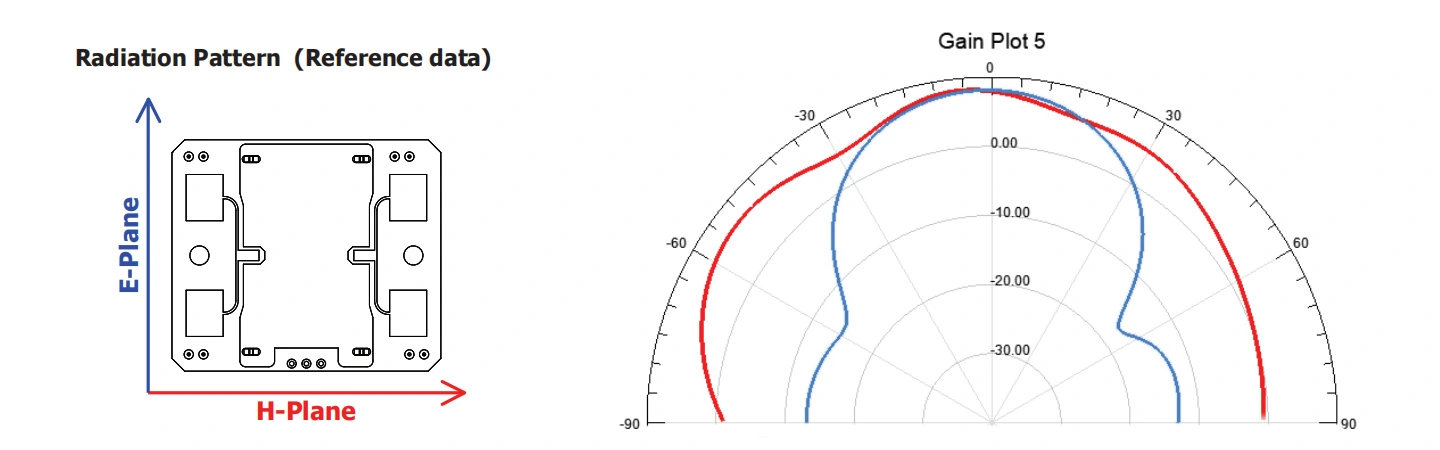

| एन्टेना बीमविड्थ (-३ dB) | ई-प्लेन | 36 डिग्री nom। (72 डिग्रीको ओरेटिकल पूर्ण कोण) |
| एच-प्लेन | 72 डिग्री nom। (144 डिग्रीको ओरेटिकल पूर्ण कोण) | |
| आरएफ इन्टरफेस | प्याच एन्टेना | |
| तापमान दायरा | -30 देखि +55 C (मानक उपयोग दायरा), -40 देखि +80 C (अधिकतम उपयोग दायरा) | |
| अनुपालनको लागि नियमन | -३० ETS ३०० ४४० | |
PD-V9 शृङ्खलाको ब्राइटनेस सेन्सर X-ब्यान्डमा सञ्चालन हुन्छ। सञ्चालन आवृत्ति 10.525GHz को आवृत्ति दायरामा छ
10.687GHz। प्रयोगकर्ताहरूले यो भएको देशको फ्रिक्वेन्सी नियमहरू अनुसार अनुकूलनमा आधारित खरिदहरू गर्न आवश्यक छ
स्थित। उदाहरणका लागि, 10.525GHz, 10.587GHz, 10.687GHz। PD-V9 श्रृंखला सेन्सरहरू सुरक्षा र निगरानीमा व्यापक रूपमा प्रयोग गरिन्छ
अनुप्रयोग उत्पादनहरू, स्वचालित ढोका सेन्सरहरू, मोबाइल सेन्सिङ लाइटहरू, IoT सेन्सरहरू, गति सेन्सरहरू, र विभिन्न मोबाइल सेन्सरहरू
उत्पादनहरू।
सेन्सरमा H-Plane ठूलो कोण पत्ता लगाउने र Eplan सानो कोण पत्ता लगाउने सुविधा छ। प्रयोगकर्ताहरूले सेन्सरलाई विभिन्न कोणहरूमा ठीक गर्न सक्छन्
प्रयोग गर्दा आवश्यक छ। यदि प्रयोगकर्ताहरूले सेन्सरको कार्य वर्तमान सम्भव भएसम्म सानो होस् भन्ने चाहन्छन् भने, तपाइँ पावर सप्लाई मोड सेट गर्न सक्नुहुन्छ
सेन्सरको PWM (कर्तव्य चक्र) मोडमा, जसले प्रभावकारी रूपमा कार्य वर्तमान कम गर्न सक्छ।
मूल सेन्सर प्रयोग गर्दा वा सीधै प्रतिस्थापन गर्दा प्रयोगकर्ताहरूले निम्न समस्याहरूको सामना गर्दा।
1. पहिलो प्रयोग:
जब तपाइँ पहिलो पटक PD-V9 श्रृंखला सेन्सर प्रयोग गर्दै हुनुहुन्छ र उच्च संवेदनशीलता वा अपर्याप्त संवेदनशीलता सामना गर्नुहुन्छ, तपाइँले
पहिले एम्प्लीफिकेशन सर्किटको लाभ सेटिङ स्थिति जाँच गर्नुहोस्। र संकेतहरू प्रशोधन गर्न MCU द्वारा प्रयोग गरिएको गणना विधि
उपयुक्त छ। सामान्यतया, यो समाधान खोज्न सजिलो छ।
2. पहिले प्रयोग गरिएका सेन्सरहरू सीधा प्रतिस्थापन गर्दा उत्पन्न हुन सक्ने सम्भावित समस्याहरू:
पहिले प्रयोग गरिएका सेन्सरहरू सीधै प्रतिस्थापन गर्दा, त्यहाँ उच्च संवेदनशीलता र कम संवेदनशीलताका समस्याहरू पनि हुन सक्छन्, जुन हुन सक्छ।
सजिलै समाधान। एम्प्लीफिकेशन सर्किट बढाएर वा एम्प्लीफिकेशन सर्किटको लाभ घटाउनु मात्र पर्याप्त छ। आवश्यक छैन
MCU को सिग्नल प्रोसेसिंग एल्गोरिथ्मलाई विचार गर्नुहोस्।
प्रयोग गर्दा शुरुआतीहरूलाई आवश्यक पर्न सक्ने मद्दत:
यदि तपाइँ PD-V9 श्रृंखला सेन्सरहरू प्रयोग गर्दा कठिनाइहरूको सामना गर्नुहुन्छ र सहयोग चाहिन्छ। तपाईले हामीलाई ईमेल मार्फत सम्पर्क गर्न सक्नुहुन्छ। सामान्यतया, जवाफहरू प्राप्त गर्न सकिन्छ।
उत्पादन परिचय:
उत्पादन परिचय परिमार्जन र सुधार गर्न सकिन्छ PDLUX द्वारा कुनै पनि समयमा आवश्यक हुँदा। सबैलाई समयमै सूचित गरिनुपर्छ भन्ने छैन।
