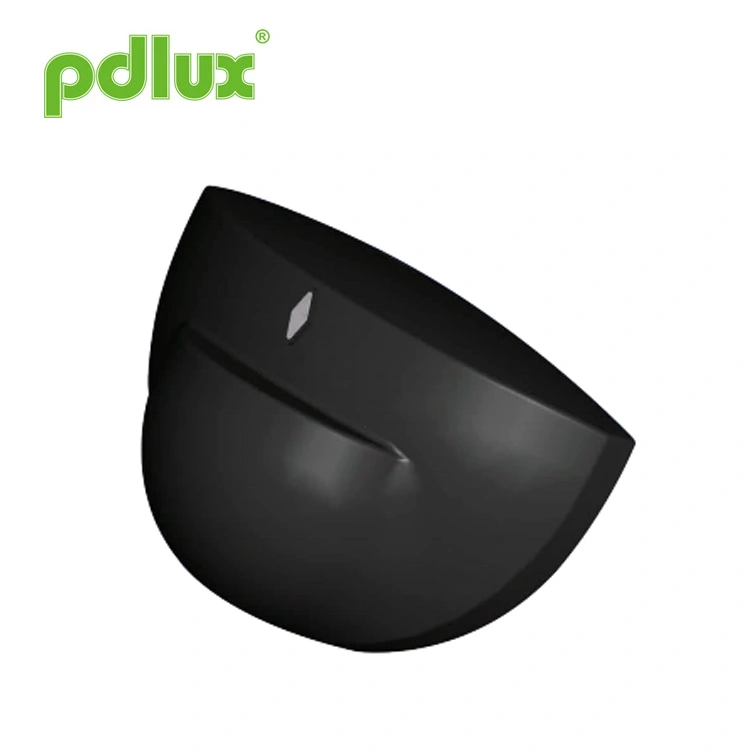

24GHz उच्च-संवेदनशीलता स्वचालित ढोका सेन्सर
Pdlux 24GHz उच्च-संवेदनशीलता स्वचालित ढोका सेन्सर को एक चीन आपूर्तिकर्ता हो; यसले सही दूरी मापन र बलियो हस्तक्षेप अस्वीकारको लागि FFT-आधारित अंकगणित कार्यक्रम प्रयोग गर्दछ। कम बिजुली खपत र न्यूनतम तापमान संवेदनशीलताको साथ एक लघु ओमरोन रिले विशेषता, यसले पारम्परिक फोटोइलेक्ट्रिक सेन्सरहरू भन्दा उच्च विश्वसनीयता प्रदान गर्दछ। स्वचालित ढोका नियन्त्रकहरू र अलार्म-प्रणाली मानव डिटेक्टरहरूको लागि उपयुक्त, सेन्सिङ प्रकार्य अनुकूलन योग्य छ, पहुँच र सुरक्षा अनुप्रयोगहरूको विस्तृत दायराको लागि उत्कृष्ट समाधान प्रदान गर्दै।
मोडेल:PD-DS1015
सोधपुछ पठाउनुहोस्
| प्याकिङ सूची मा | Φ6 प्लास्टिक विस्तार
|
3x30 पेंच
|
निर्देशन | केबल १ एक्स
|
| मात्रा | 2X | 2X | १ एक्स |
सेन्सर FFT अंकगणित कार्यक्रम द्वारा डिजाइन गरिएको हो, र दूरी पत्ता लगाउन र विरोधी हस्तक्षेप को क्षमता मा उच्च सटीकता छ।
अति सानो मापन र कम पावर खपत भएको मूल Omron रिले प्रयोग गर्दै। यसमा सानो आन्तरिक प्रतिरोध छ
यसलाई तापमानमा असंवेदनशील बनाउन। विश्वसनीयता सामान्य फोटोइलेक्ट्रिक-आउटपुट भन्दा धेरै उच्च छ। लागि उपयुक्त छ
विभिन्न प्रकारको स्वत: ढोका-नियन्त्रक पनि अलार्म प्रणालीहरूको लागि मानव डिटेक्टरको रूपमा लागू गर्न सकिन्छ।। यसबाहेक, सेन्सिङ प्रकार्यले
अनुकूलित हुन। यस प्रकारका उत्पादनहरूमा सेन्सरले उत्कृष्ट लागत प्रदर्शन गर्दछ।
| शक्ति स्रोत | AC: 10-24V DC: 12-35V |
|
| स्ट्यान्डबाइ वर्तमान | <15mA | |
| हाल काम गर्दै | 25mA विशिष्ट मान | |
| आउटपुट क्षमता | 35V , 0.5A अधिकतम | |
| आउटपुट अवधि | 500ms | |
| HF प्रणाली | 24.125GHz CW रडार, ISM ब्यान्ड | |

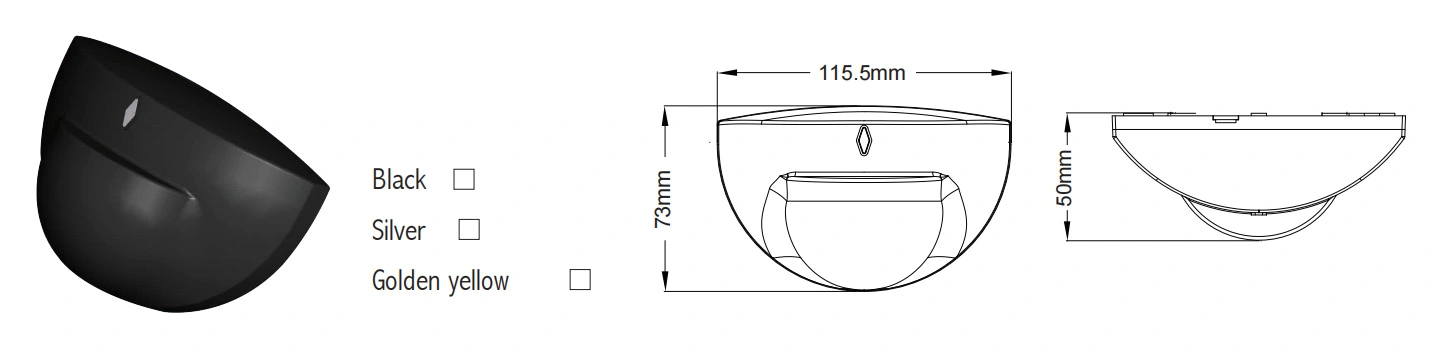

| कभर रंग | कालो/चाँदी/सुनौलो पहेंलो | |
| स्थापना सिट | पर्खाल स्थापना | |
| माउन्टिङ उचाइ | २.० मिटर देखि ३.५ मिटर सम्म | |
| पत्ता लगाउने कोण | 90° (भित्ता स्थापना) यो बनाउन सकिन्छ ग्राहकको माग अनुसार aoocording | |
| पत्ता लगाउने दायरा | 1m (अधिकतम संवेदनशीलता, जमिनमा सीधा जाँच) 7m (अधिकतम संवेदनशीलता, अनुसन्धान अगाडि) |
|
| काम गर्ने तापमान | -20°C~50°C | |
| काम गर्ने आर्द्रता | <93% RH | |
1. उच्च-विश्वसनीयता 24.125GHz K ब्यान्ड माइक्रोवेभ रडार सेन्सर मोड्युल अपनाउनुहोस्।
2. विभिन्न वातावरणमा काम गर्नुहोस् (तातो, आर्द्र, कोलाहल र हावा। अन्य चलिरहेको वस्तुहरूको हस्तक्षेप बिना, चलिरहेको कार वा जनावरहरू जस्तै चुस्नुहोस्)
3. सानो र व्यावहारिक डिजाइन, व्यापक रूपमा सेन्सिङ ढोका विभिन्न प्रकारका लागि प्रयोग गरिन्छ।
4. स्वास्थ्यलाई हानिरहित, विश्व स्वास्थ्य संगठनको उन्नत सेन्सिङ टेक्नोलोजी अपनाउनुहोस्।

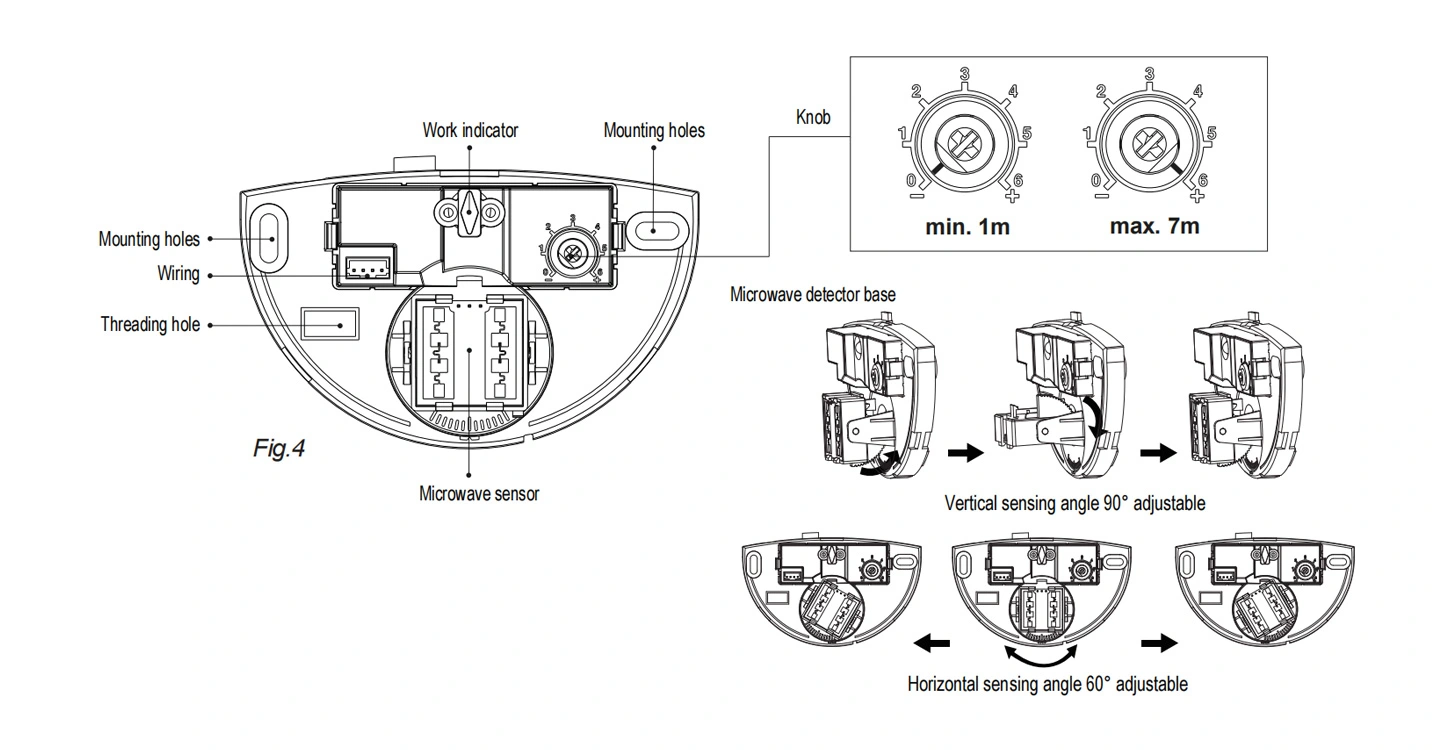

5. सेन्सिङ दूरी र कोण विभिन्न दृश्यहरूको आवश्यकताहरू पूरा गर्न समायोजन गर्न सकिन्छ।

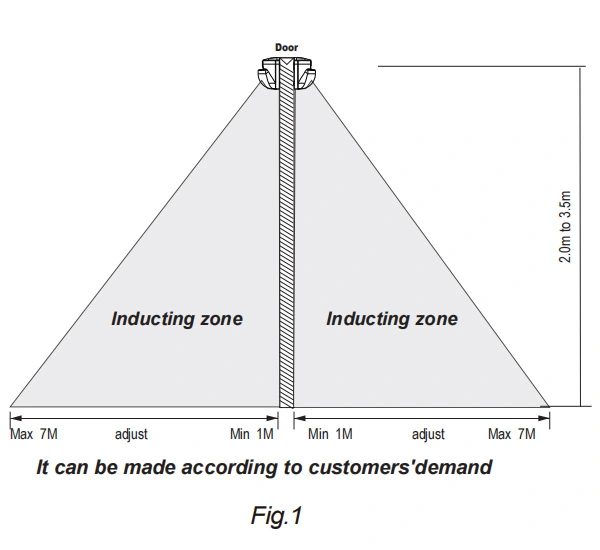

पूर्ण रूपमा घडीको दिशामा घुमाउनको लागि न्यूनतम दूरी (लगभग 1 मिटर), पूर्ण रूपमा घडीको दिशामा अधिकतम (लगभग 7 मिटर) हो। यदि व्यक्तिको कद,
फिगर र गतिशील गति परिवर्तन, पत्ता लगाउने पनि परिवर्तन हुनेछ, त्यो हो, उच्च गति छोटो पत्ता लगाउने दूरीमा नेतृत्व गर्नेछ।

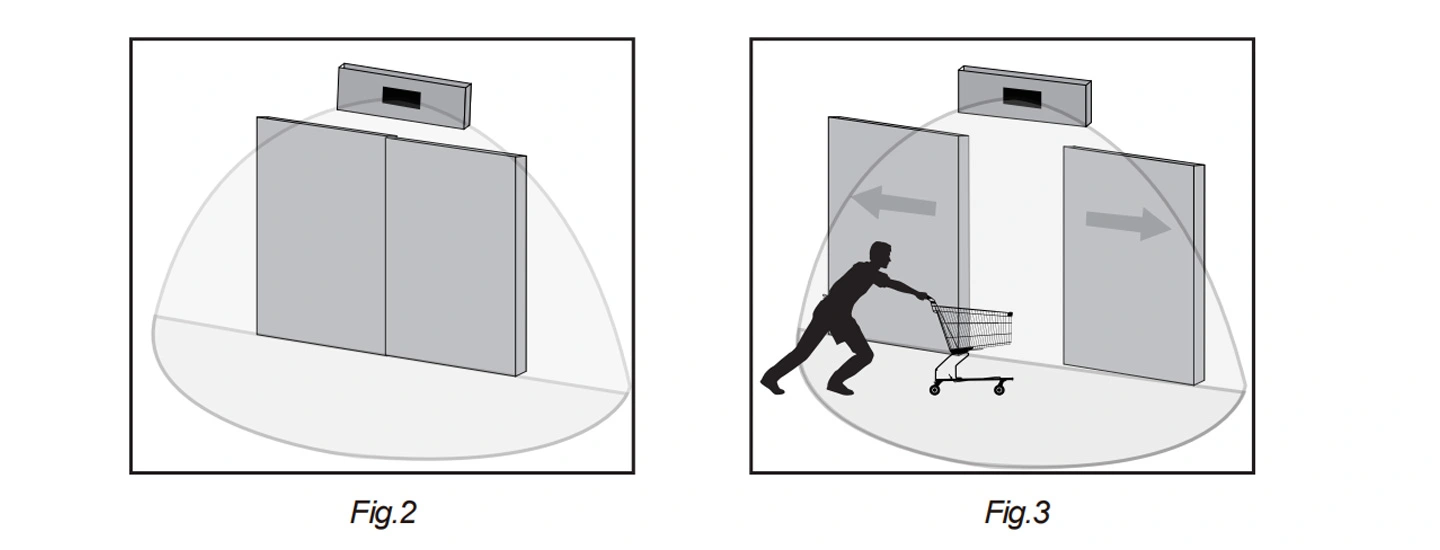

यो पत्ता लगाउने दूरी डिटेक्टरले अगाडि फेस गर्दा समायोजन गर्ने दूरी हो। सेन्सर स्थापना गर्दा, सेन्सिङ कोण समायोजन गर्दै
र व्यावहारिक दृश्य अनुसार दूरी। ढोका खोल्नको लागि पर्याप्त सेन्सिङ दूरी सुनिश्चित गर्नुहोस्। लामो सेन्सिङ सेट नगर्नुहोस्
बाटोमा जाने व्यक्ति वा कारबाट ढोकामा गलत ट्रिगर भएको अवस्थामा दूरी।
नोटिस: यो उत्पादन प्रयोग गर्दा, कृपया संवेदनशीलता (पत्ता लगाउने दायरा) लाई उपयुक्त मानमा समायोजन गर्नुहोस् तर अधिकतम
उड्ने पात र पर्दा, साना जनावर वा हस्तक्षेप द्वारा गलत गति को सजिलै पत्ता लगाउन को कारण असामान्य प्रतिक्रिया
पावर ग्रिड र विद्युतीय उपकरणको। माथि उल्लेखित सबै त्रुटि प्रतिक्रियाको नेतृत्व गर्नेछ। जब उत्पादन सामान्य रूपमा काम गर्दैन,
कृपया संवेदनशीलतालाई उचित रूपमा कम गर्ने प्रयास गर्नुहोस्, र त्यसपछि यसलाई परीक्षण गर्नुहोस्। मानव आन्दोलनले सेन्सर इन्डक्शनको कारण बनाउँछ, त्यसैले जब तपाईं मुनि
प्रकार्य परीक्षण, कृपया प्रेरण क्षेत्र छोड्नुहोस् र सेन्सर निरन्तर काम रोक्न आन्दोलन नगर्नुहोस्।

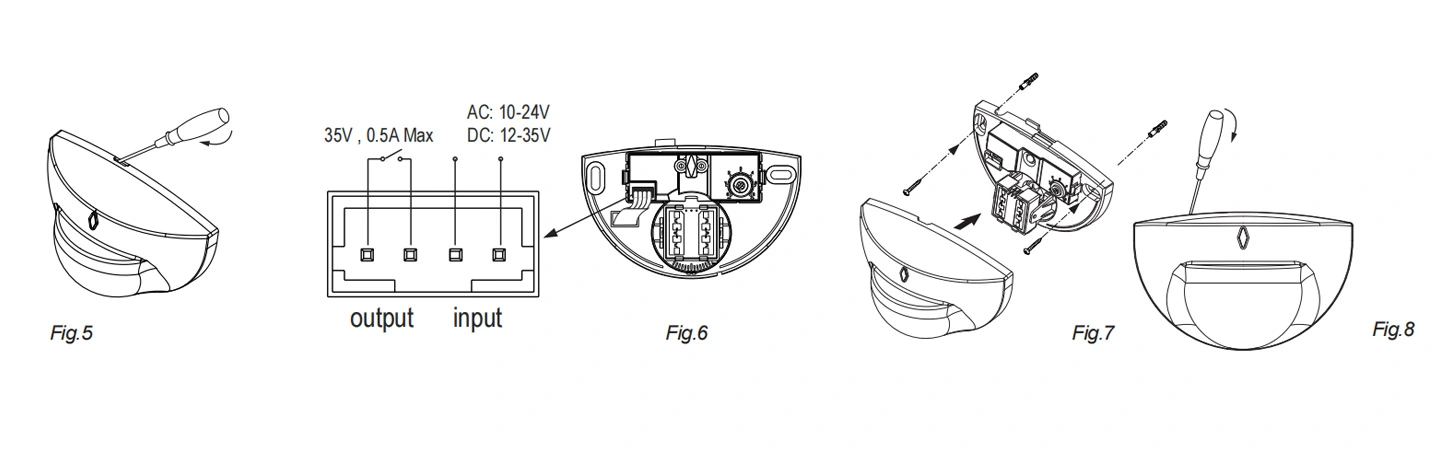

चरण1 तपाईंले उत्पादन स्थापना गर्नु अघि कभर हटाउनुहोस्। (चित्र 5 को रूपमा।)
चरण2 तपाईंले उत्पादन कहाँ स्थापना गर्न चाहनुहुन्छ निर्धारण गरेपछि पेन्सिलले प्वाल स्थिति चिन्ह लगाउनुहोस्।
नोट: यदि यो काठको पर्खाल हो भने, त्यहाँ प्लास्टिक विस्तार स्क्रू प्रयोग गर्न आवश्यक छैन, केवल स्क्रू ड्राइभरको साथ स्क्रू बाँध्नुहोस्।
चरण3 इलेक्ट्रिक ड्रिलको साथ पेन्सिल चिन्ह भएको भित्ताहरूमा प्वालहरू ड्रिल गर्नुहोस् र प्वाल भित्र प्लास्टिक विस्तार प्राप्त गर्नुहोस्।
चरण4 केबल प्रविष्टिको माध्यमबाट उत्पादनमा केबल जडान गर्नुहोस्। (चित्र 6 को रूपमा।)
चरण5 स्क्रू प्रयोग गरेर चयन गरिएको स्थानमा आधार स्थापना गर्नुहोस् र घुँडा मिलाउनुहोस्। (चित्र ७ को रूपमा।)
चरण6 पर्खालमा जडान गरिएको आधारमा कभर टाँस्नुहोस्। (चित्र 7 को रूपमा।)
स्थापना पछि सेनर समायोजन गर्न खोल्नुहोस्: कभर र आधार बीचको जोइन्टमा स्क्रू ड्राइभर घुसाउनुहोस् र कभर गर्नुहोस्। (चित्र ८)
निम्न अवस्थाहरूले त्रुटि प्रतिक्रियाको नेतृत्व गर्नेछ।
1, रकिंग वस्तुमा स्थापना हुँदा त्रुटि प्रतिक्रिया निम्त्याउनेछ।
2, हावाले उडाएको हल्लाउने पर्दाले त्रुटि प्रतिक्रिया निम्त्याउनेछ। कृपया स्थापना गर्न उपयुक्त स्थान चयन गर्नुहोस्।
3, ट्राफिक व्यस्त भएको ठाउँमा स्थापना गर्दा त्रुटि प्रतिक्रिया निम्त्याउनेछ।
4, नजिकैका केही उपकरणहरू द्वारा उत्पादित स्पार्कहरूले त्रुटि प्रतिक्रियाको नेतृत्व गर्नेछ।
