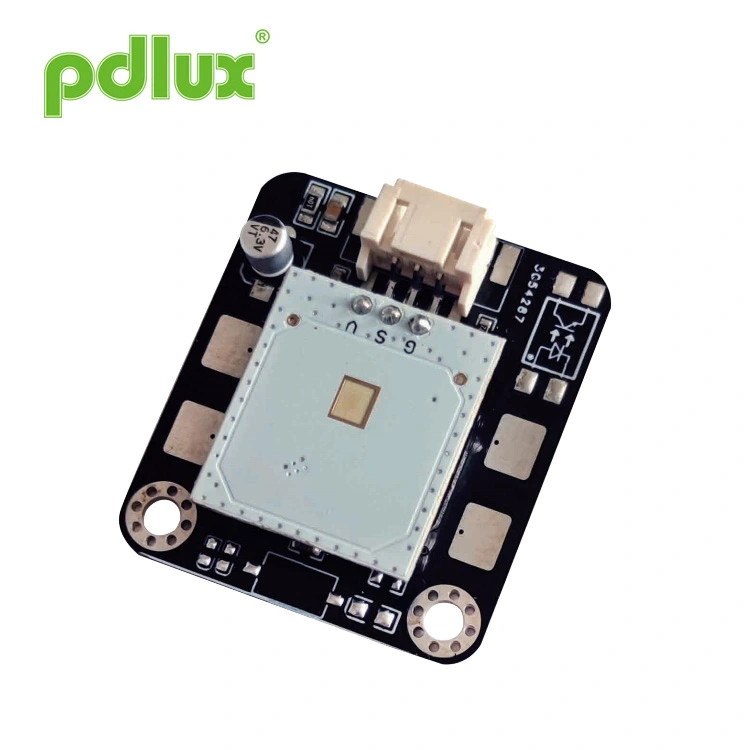

24GHz गृह सुरक्षा घुसपैठ रडार सेन्सर
Pdlux 24GHz गृह सुरक्षा घुसपैठ रडार सेन्सरमा 30 वर्ष भन्दा बढीको लागि विशेष गर्दछ। यो सेन्सर इशारा-आधारित गैर-सम्पर्क नियन्त्रणको लागि MCU सँग मिलिमिटर-वेभ सेन्सरलाई एकीकृत गर्ने कम्प्याक्ट मोड्युल हो। यसले धेरै कोणबाट 10-30cm भित्र हातका तरंगहरू पहिचान गर्छ र स्विङ गणनाहरू मार्फत विभिन्न आदेशहरूलाई समर्थन गर्दछ। यसले घरको सुरक्षा र स्वचालनको लागि आदर्श बनाउँदै ढोका, बत्ती र अन्य इलेक्ट्रोनिक्स सञ्चालन गर्न टचलेस तरिका प्रदान गर्दछ।
मोडेल:PD-V18-M1
सोधपुछ पठाउनुहोस्

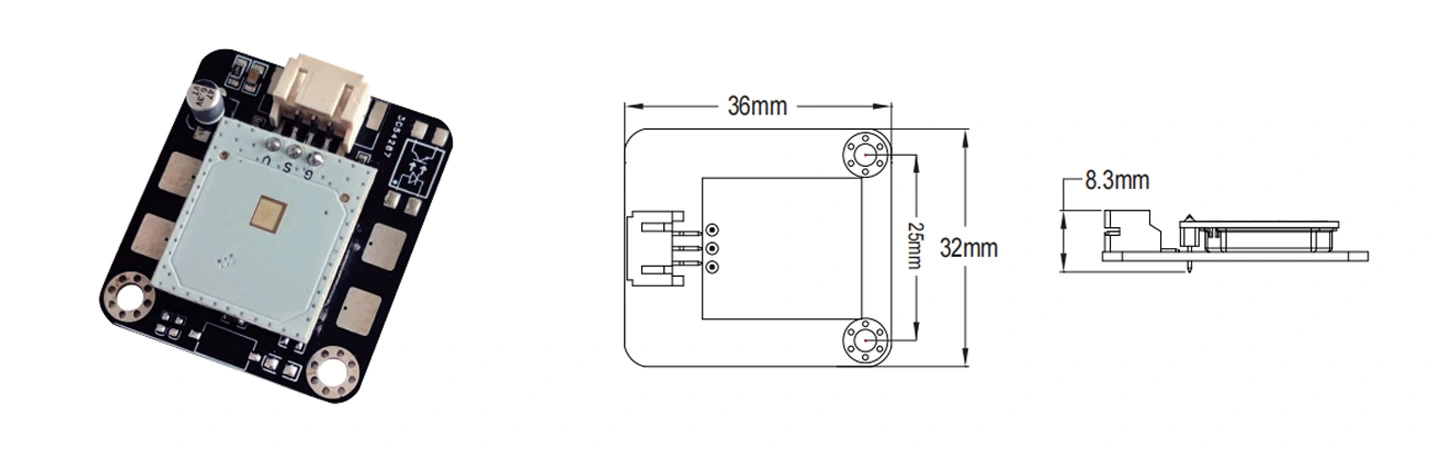

PD-V18-M1 एउटा एप मोड्युल हो जसमा सुपर मिलिमिटर वेभ सेन्सर र एम्प्लीफिकेशन सर्किट + MCU समावेश हुन्छ।
गैर-सम्पर्क नियन्त्रणको लागि डिजाइन गरिएको। यसलाई क्लोज-रेन्ज वेभ सेन्सिङका लागि कन्ट्रोलर मोड्युल पनि भन्न सकिन्छ। यसको आवेदन
परिदृश्यहरू धेरै व्यापक छन्, तपाईं विद्युतीय कार्य नियन्त्रण गर्न सक्नुहुन्छ वा विभिन्न कोणहरूमा आफ्नो हातको लहरले बन्द गर्न सक्नुहुन्छ।
10-30cm, र तपाईं स्विंग संख्या संग विभिन्न उत्पादनहरु पनि उत्पन्न गर्न सक्नुहुन्छ। उदाहरण को लागी: एक स्विंग खोल्न को लागी
बिजुली ढोका; प्रकाश प्रणाली खोल्न दुई स्विंगहरू।
विशेष गरी महामारीको बप्तिस्मा पछि, मानिसहरूसँग सार्वजनिक सम्पर्क स्विचको लागि हार्दिक प्रतिरोध छ। यो यसका लागि हो
कारण हामीले एक वेभ सेन्सर प्रणाली विकास गरेका छौं, जुन समान विद्युतीय र इलेक्ट्रोनिकमा पनि लागू गर्न सकिन्छ
उत्पादनहरू, ताकि तपाईं कल्पनाको लागि थप ठाउँ पाउन सक्नुहुन्छ।
यो विशेष रूपमा गैर-सम्पर्क नियन्त्रणको लागि डिजाइन गरिएको अनुप्रयोग मोड्युल हो। डिजाइनको सुरुमा, हामी पूर्ण रूपमा
विभिन्न उत्पादनहरूमा उत्पादनहरूको अनुप्रयोगलाई विचार गरियो, त्यसैले हामीले विशेष रूपमा मिलिमिटर तरंग मोबाइल सेन्सर डिजाइन गरेका छौं
(24.125GHz) भोल्युमलाई अल्ट्रा-सानो साइजमा, र सिग्नल एम्प्लीफिकेशन सर्किट र MCU एक PCB मा योजना गरिएको थियो,
जुन कम्प्याक्ट र स्थिर थियो। 10-30cm को दायरामा लागू गर्न सकिने मोड्युलहरूले विद्युतीय उपकरणहरू नियन्त्रण गर्न सक्छन्
हातको लहर संग। प्रयोगकर्ताहरूले यसलाई आवश्यकता अनुसार विभिन्न उत्पादनहरूमा लागू गर्न सक्छन्। सेन्सिङ दूरी अनुकूलित गर्न सकिन्छ
ग्राहकको आवश्यकता अनुसार।
| प्यारामिटर | नोटहरू | न्यूनतम | टाइप गर्नुहोस् | अधिकतम | एकाइहरू |
| आपूर्ति भोल्टेज | Vcc | 3.0 | 5.0 | 5.2 | V |
| हालको खपत | Icc | 10 | 18 | 20 | mA |
| आउटपुट क्षमता | शीर्ष | -३०~+८५ | -३०~+८५ | -३०~+८५ | ℃ |
| भण्डारण तापमान | Tstg | -१० | -१० | +६० | ℃ |
| आवृत्ति सेटिङ | f | 24.000 | 24.125 | 24.250 | GHz |
| विकिरण शक्ति (EIRP) | पोउट | <2.0 | <2.5 | <3.0 | mW |
| भण्डारण परिवेश आर्द्रता | ४५% ~ ६५% | ४५% ~ ६५% | ४५% ~ ६५% | ४५% ~ ६५% | RH |

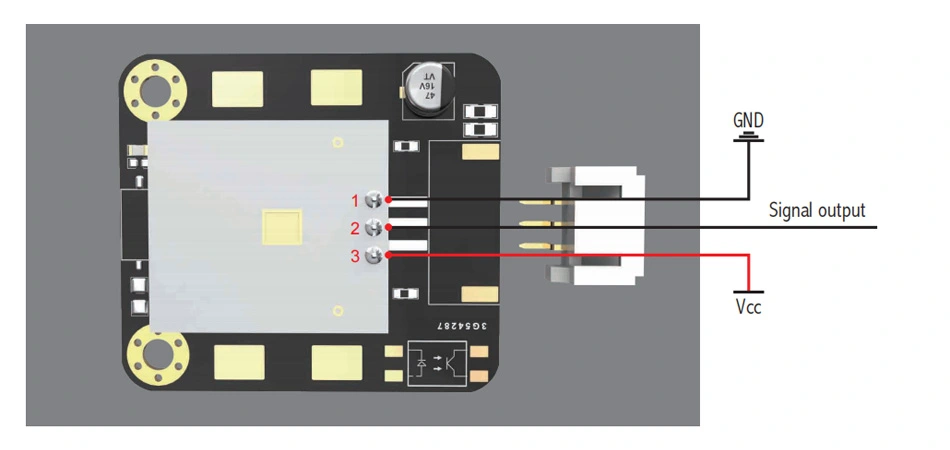

अनुप्रयोग मोड्युलको इन्टरफेस एक पिन हेडरसँग छ
2.0mmx3pin को पिच।
नोट: यस मोड्युलको निश्चित भोल्टेज 5V हो, यदि 3V मा लागू गरियो भने,
प्रदर्शन भिन्नता हुन सक्छ।
1. उपकरणमा क्षति हुनबाट जोगिन, हेरचाह गर्नुपर्छ। ESD सुरक्षा उपायहरू सबै लिनु पर्छ
भण्डारण, ह्यान्डलिंग, असेंबली, र परीक्षणको चरणहरू। यस मोड्युलको राडार एन्टेना र पिनहरूलाई नछुनुहोस्, र नगर्नुहोस्
मापन गर्न मल्टिमिटरको साथ पिन छुनुहोस्।
2. बाहिर स्थापित PD-V18-M1 को लागि, डिटेक्टरले पानी परिरहेको बेला रेनड्रप संकेत पत्ता लगाउन सक्छ। त्यो हो, वर्षाको दिनमा बाहिर जडान गरिएको राडार डिटेक्टरले वर्षाको थोपा पत्ता लगाउन सक्छ।
प्रयोग गरिएको मिलिमिटर तरंग सेन्सरको कारण, सेन्सरको अगाडि धातुको सामग्री प्रयोग गर्न सकिँदैन, र इन्जिनियरिङ प्लास्टिकलाई आवासको सामग्रीको रूपमा प्रयोग गर्नुपर्छ। किनभने यो सानो पावर सिग्नल ट्रान्सीभर हो, आवरणको मोटाईमा पनि सिग्नल क्षीणनमा फरक फरक हुन्छ। अर्डर गर्नु अघि, प्रयोगकर्ताले प्रयोग वातावरण र आवश्यकताहरू पूर्ण रूपमा व्याख्या गर्नुपर्छ, र आवश्यक भएमा, स्थापना गर्न आवश्यक उत्पादनहरू हामीलाई प्रदान गर्न सकिन्छ, र हामी तिनीहरूलाई दर्जी गर्न सक्छौं।
विभिन्न उत्पादनहरूमा प्रयोग गर्दा यस उत्पादनको प्रभाव थोरै फरक हुनेछ। प्रयोगकर्ताहरूले संवेदनशीलता ट्रिमिङको साथ संस्करण अर्डर गर्न अनुरोध गर्न सक्छन्, र विशेष आवश्यकताहरू PDLUX सँग अग्रिम व्याख्या गर्न सकिन्छ। विभिन्न सेन्सर र सफ्टवेयर एल्गोरिदम प्रयोगकर्ता को विभिन्न आवश्यकताहरु अनुसार चयन गर्न सकिन्छ।
यो मोड्युलले 3V-5V हस्तक्षेप-रहित DC पावर सप्लाईमा काम गर्न सक्छ।
के हुन सक्छ:पत्ता लगाउने दायरा भित्र चलिरहेको वस्तुको अनुपस्थितिमा, परीक्षण गरिएको गलत कार्य सामान्यतया हस्तक्षेपको शक्तिशाली स्रोतको कारणले हुन्छ। उदाहरणका लागि, श्रृंखलामा पावर कर्ड मार्फत हस्तक्षेप; उदाहरणका लागि, मोबाइल फोनबाट हस्तक्षेप; उदाहरणका लागि, वेल्डिङ मेसिन वेल्डिङ गर्दा चापको कारणले बलियो हस्तक्षेप। कृपया उपस्थितिको लागि हस्तक्षेपको माथिको स्रोतहरू डबल-जाँच गर्नुहोस्।
माथिका अनुस्मारकहरू ध्यानपूर्वक पढ्नुपर्ने र बुझ्ने अपेक्षा गरिन्छ।
