स्वचालित माइक्रोवेभ प्रेरण लैंप

माइक्रोवेभ सेन्सर बत्ती PD-LED2036GS निर्देशन

सारांश

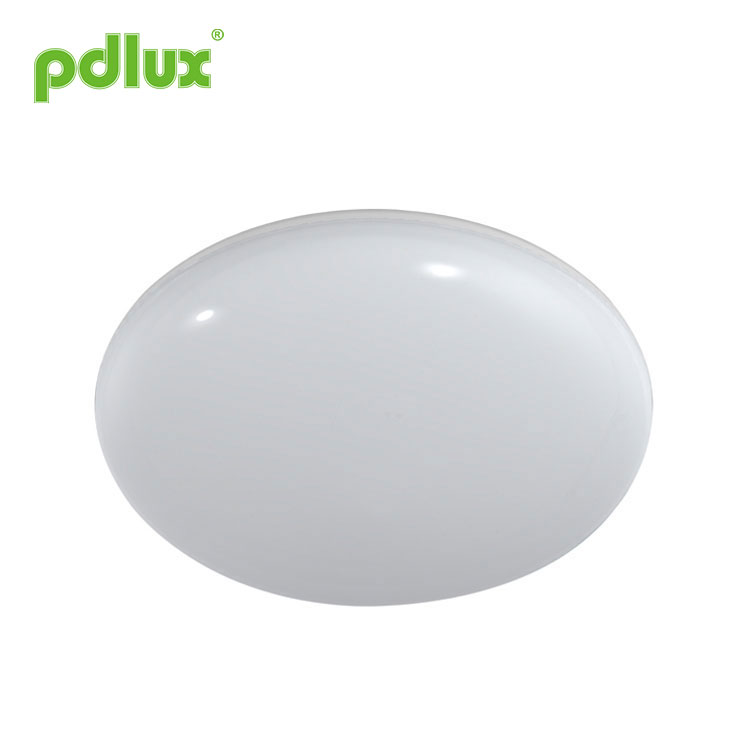

यो पूर्णतया नयाँ डिजाइन गरिएको, बुद्धिमानी छत माउन्ट माइक्रोवेभ सेन्सर एलईडी बत्तीको एक प्रकार हो। उज्यालो हुँदा, उज्यालो फ्लक्स 1100 lm भन्दा बढी हुनेछ, 60 वाट इन्कन्डेसेन्ट बत्ती (≈400lm) को दोब्बर बराबर। यो व्यापक रूपमा कोरिडोर, धुने कोठा, लिफ्ट लबी र अन्य मा लागू हुन्छ। को बुद्धिमानी व्यवस्थापन। प्रणालीले स्थिरता र ऊर्जा बचतको फाइदाहरू बढाउँछ। MCU ले प्रत्येक सर्किटको स्वत: परीक्षण गर्नेछ र पत्ता लगाइएको जानकारीलाई उचित तरिकाले व्यवस्थापन गर्नेछ।

जब त्यहाँ कुनै पनि संकेत भेटिएन, प्रणालीले पावर बचत मोड सुरु गर्नेछ र पावर आउटपुट क्रमशः अस्वीकार गर्नेछ। न्यूनतम आउटपुट अधिकतम मानको दशांश हो, जसले ठूलो विस्तारमा, पावर खपत कम गर्छ, ताप तत्वहरूको तापक्रम घटाउँछ र उच्च तापक्रमको कारणले गर्दा हुने LED प्रकाशको हानि कम गर्छ। यसरी, यसले उत्पादनको विश्वसनीयता बढाउँछ र जीवन अवधि विस्तार गर्दछ।

यो उत्पादन दुईवटा कन्फिगरेसनहरूसँग डिजाइन गरिएको छ: एउटा आपतकालीन अवस्थामा शक्ति आपूर्ति गर्ने कार्य भएको सेन्सर बत्ती हो र अर्को आपतकालीन कार्यविना नै बुद्धिमान सेन्सर बत्ती हो। तपाईं व्यावहारिक आवश्यकता अनुसार खरिद गर्न सक्नुहुन्छ। तर धेरैजसो अवस्थामा, पहिलेको छनौट गर्नु आवश्यक र बुद्धिमानी छ, त्यसका लागि कहिले काँही पावर आउटले समस्या वा खतरा पनि निम्त्याउँछ।

निर्दिष्टीकरणहरू

पावर स्रोत: 100-240V/AC 50/60Hz
मूल्याङ्कन गरिएको एलईडी: 18W अधिकतम।
HF प्रणाली: 5.8GHz
पावर कारक: >0.9
प्रसारण शक्ति: <0.3mW
स्ट्यान्डबाइ पावर: <0.9W
चमकदार प्रवाह: 1100 एलएम (तातो सेतो)
1100 lm (चिसो सेतो)
समय सेटिङ: 8 सेकेन्ड देखि 12 मिनेट (समायोज्य)
पत्ता लगाउने दायरा: 1-8m (रेडिय।) (समायोज्य)
प्रकाश नियन्त्रण: 10-2000LUX (समायोज्य)
पत्ता लगाउने कोण: 360°
स्थापना उचाइ: 2.5-3.5m (छत माउन्ट)
सामाग्री: Boden: PC Lampshade: PC
संरक्षण: IP43, कक्षा 2
एलईडी मात्रा: 180PCS (T2835)
काम गर्ने तापमान: -10-+55 ℃

सेन्सर जानकारी

सेटिङ विधि: पोटेन्टियोमीटर

तपाईंको आवश्यकता पूरा गर्नु अघि मानहरू समायोजन गर्न समय लाग्न सक्छ।

प्रकाश लगभग बीचको कुनै पनि अवधिको लागि सक्रिय रहन सेट गर्न सकिन्छ। 8 सेकेन्ड (पूर्ण रूपमा घडीको दिशामा घुम्नुहोस्) र अधिकतम 12 मिनेट (पूर्ण रूपमा घडीको दिशामा घुम्नुहोस्)। यो समय बितेको भन्दा पहिले पत्ता लागेको कुनै पनि आन्दोलनले टाइमर पुन: सुरु गर्नेछ। पत्ता लगाउने क्षेत्र समायोजन गर्न र हिड्ने परीक्षण गर्नको लागि सबैभन्दा छोटो समय चयन गर्न सिफारिस गरिन्छ।

नोट: बत्ती बन्द भएपछि, यसले लगभग लिन्छ। 1 सेकेन्ड पहिले यो फेरि आन्दोलन पत्ता लगाउन सुरु गर्न सक्षम छ। यो अवधि सकिएपछि मात्र हलचलको प्रतिक्रियामा लाइट अन हुनेछ।

यो मुख्यतया ढिलाइ समयको समायोजनको लागि हो जुन क्षण देखि सिग्नल पत्ता लाग्यो र बत्ती स्वतः बन्द नभएसम्म प्रकाश स्वतः अन। सुविधाजनक स्थापना र उत्पादनको लागि, पहिलो पटक बिजुलीमा राखेपछि, पहिलो पटक पत्ता लगाउने ढिलाइ 3 सेकेन्ड हुनेछ, त्यसपछि सामान्य मोडमा प्रवेश गर्नुहोस् (विशिष्ट ढिलाइ समय पोटेन्टियोमिटरको अधीनमा)। तपाइँ तपाइँको व्यावहारिक आवश्यकता को लागी ढिलाइ समय परिभाषित गर्न सक्नुहुन्छ। तर तपाईले ऊर्जा बचतको लागि ढिलाइ समयलाई कम गर्नु राम्रो हुन्छ, किनकि माइक्रोवेभ सेन्सरले निरन्तर सेन्सिङ गर्ने कार्य गर्दछ, अर्थात्, ढिलाइ समय बित्नु अघि पत्ता लागेको कुनै पनि आन्दोलनले टाइमर पुन: सुरु गर्नेछ र बत्ती बलिरहनेछ। पत्ता लगाउने दायरामा मानव छ भने मात्र।
चेतावनी: स्थापना परीक्षणको प्रक्रियामा, कृपया सेन्सर बत्तीबाट धेरै टाढा जानुहोस्, किनकि यसले तपाईंलाई पत्ता लगाउने वा कर्मचारीहरूको परीक्षण गरेपछि सक्रिय हुनेछ।

कृपया परीक्षण गर्दा सेन्सर बत्तीसँग एक निश्चित दूरी राख्नुहोस्, अन्यथा, पत्ता लगाउने दायरामा तपाईंलाई पत्ता लागेपछि सेन्सर बत्ती सक्रिय हुनेछ।

प्रकाश नियन्त्रण सेटिङ

चयन गरिएको प्रकाश प्रतिक्रिया थ्रेसहोल्ड लगभग बाट असीम हुन सक्छ। 10-2000lux। लगभग 10 लक्स मा साँझ देखि बिहान अपरेशन चयन गर्न यसलाई पूर्ण रूपमा घडीको विपरीत दिशामा घुमाउनुहोस्। लगभग 2000lux मा डेलाइट अपरेशन चयन गर्न यसलाई पूर्ण रूपमा घडीको दिशामा घुमाउनुहोस्। पत्ता लगाउने क्षेत्र समायोजन गर्दा र दिनको उज्यालोमा हिड्ने परीक्षण गर्दा नब पूर्ण रूपमा घडीको दिशामा घुमाउनुपर्छ।

स्थापना स्थान:
सेन्सर बत्तीमा लाइट ट्रान्सड्यूसरको अस्तित्वको कारणले गर्दा, प्रकाश ट्रान्सड्यूसरले दिनको उज्यालो पर्याप्त हुने स्थानमा राख्नुपर्छ, अर्कोतर्फ, हामीले अन्य प्रकाश स्रोतहरूबाट जोगिनै पर्छ, अन्यथा, प्रकाश ट्रान्सड्यूसरले वातावरणको लागि अनुचित निर्णय गर्नेछ। किरण।
विभिन्न ग्राहकहरूको आवश्यकताहरू, जस्तै स्थापना स्थान, लक्स र अन्यको कारणले गर्दा, पोटेन्टियोमिटर नबको स्थान फरक हुन्छ। प्रयोग गर्दा, तपाईंको आवश्यकताहरू पूरा गर्न तपाईंले धेरै पटक समायोजन गर्नुपर्ने हुन सक्छ।

दिनको उज्यालो देखिने स्थानमा प्रकाश ट्रान्सड्युसको स्थान परिवर्तन गर्नुहोस्।

पत्ता लगाउने दायरा सेटिङ (संवेदनशीलता)

पत्ता लगाउने दायरा भनेको 2.5 मिटरको उचाइमा सेन्सर लाइट माउन्ट गरेपछि जमिनमा उत्पादन भएको अधिक वा कम गोलाकार पत्ता लगाउने क्षेत्रको त्रिज्या वर्णन गर्न प्रयोग गरिने शब्द हो, न्यूनतम पत्ता लगाउने दायरा (लगभग 1m radii) चयन गर्न पत्ता लगाउने नियन्त्रणलाई पूर्ण रूपमा उल्टो दिशामा घुमाउनुहोस्। ), र अधिकतम पत्ता लगाउने दायरा (लगभग ८ मिटर त्रिज्या) चयन गर्न पूर्ण रूपमा घडीको दिशामा।

नोट: माथिको पत्ता लगाउने दायरा 1.6m ~ 1.7m अग्लो बीचको बीचको फिगर र 1.0 ~ 1.5m/sec को गतिमा चल्ने व्यक्तिको मामलामा प्राप्त हुन्छ। यदि व्यक्तिको कद, फिगर र गति परिवर्तन हुन्छ भने, पत्ता लगाउने दूरी पनि परिवर्तन हुनेछ।

ध्यान दिनुहोस्: यो उत्पादन प्रयोग गर्दा, कृपया तपाईंलाई आवश्यक पर्ने उपयुक्त स्थानमा संवेदनशीलता समायोजन गर्नुहोस्, कृपया संवेदनशीलतालाई अधिकतममा समायोजन नगर्नुहोस्, गलत गतिको कारणले गर्दा उत्पादनले सामान्य रूपमा काम गर्दैन। किनभने संवेदनशीलता धेरै उच्च भएकोले सजिलैसँग गलत पत्ता लगाउनुहोस्। हावा उडाउने पात र पर्दा, साना जनावरहरू, र पावर ग्रिड र विद्युतीय उपकरणहरूको हस्तक्षेपद्वारा गलत गति। उत्पादनको नेतृत्व गर्ने सबैले सामान्य रूपमा काम गर्दैन!
जब उत्पादनले सामान्य रूपमा काम गर्दैन, कृपया उचित रूपमा संवेदनशीलता कम गर्ने प्रयास गर्नुहोस्, र त्यसपछि परीक्षण गर्नुहोस्।

धातु वा गिलास सामग्रीहरूद्वारा माइक्रोवेभ इलेक्ट्रोम्याग्नेटिक फिल्डमा परावर्तनको लागि पत्ता लगाउने दूरी गुणन हुन सक्छ। यसरी, उपयुक्त पत्ता लगाउने दूरीमा पुग्न संवेदनशीलता कम गर्नुहोस्।
त्रुटि पत्ता लगाउनबाट बच्नको लागि SENS knob लाई अधिकतम मानमा कहिल्यै नबनाउनुहोस्। साथै वरपरको वातावरणले त्रुटि कार्यको नेतृत्व गर्नेछ, जस्तै हावाको कारणबाट गुज्रिरहेका अटोमोबाइलहरू वा घुमिरहेका वस्तुहरू। उत्पादनहरू अर्कोबाट ४ मिटरभन्दा बढीमा स्थापित गरिनुपर्छ, अन्यथा ती बीचको हस्तक्षेपले त्रुटि कारबाही निम्त्याउनेछ।

सेन्सिटिभिटी पोटेन्टियोमिटरको उचित प्रयोग: तस्विरले देखाएको रूपमा, घुँडा संवेदनशीलता समायोजन गर्नमा विशेषज्ञता प्राप्त छ। प्रयोग गर्दा, प्रयोगकर्ताले घुँडालाई बीचमा समायोजन गर्न सक्छन्। अवश्य पनि, व्यावहारिक प्रयोगको प्रक्रियामा, यदि तपाईंलाई संवेदनशीलता ठीक छ जस्तो लाग्छ। , तपाईंले यसलाई समायोजन गर्न आवश्यक छैन। यदि तपाइँ यसलाई कम महसुस गर्नुहुन्छ भने, तपाइँ यसलाई राम्रोसँग समायोजन गर्न सक्नुहुन्छ। केही वातावरणको कारणले कार पास गर्ने, हावा बनाउने वस्तु उड्ने जस्ता गलत कार्यहरू निम्त्यायो (fig.4 fig5 को रूपमा), त्यसैले हामी संवेदनशीलतालाई अधिकतममा समायोजन नगरिएको सल्लाह दिन्छौं।

नोट: कृपया तीन कार्यात्मक बटनहरू थप गर्न समायोजन नगर्नुहोस्। तीनवटा कार्यात्मक बटनहरू कम्पोनेन्टहरूमा सीधै जडान भएका कारणले गर्दा प्रत्येक तीनवटा कम्पोनेन्टमा एउटा सानो स्टपर हुन्छ, जब तपाईंले बटनहरूलाई सुरुदेखि अन्त्यसम्म समायोजन गर्नुहुन्छ, अत्यधिक टर्नले स्टपरलाई नोक्सान पुर्‍याउँछ, र ३६०° तर्फ लैजान्छ। नन-स्टप घुमाउनुहोस्। समायोजन दायरा सीमा 270° हो, कृपया यसमा ध्यान दिनुहोस्।

• चरण 2 नबहरूलाई आदर्श अवस्थाहरूमा घुमाउनुहोस्।
(कृपया माथि उल्लेखित FUNCTION भाग अनुसार सेटिङहरू परिभाषित गर्नुहोस्।)
• चरण३ ल्याम्पशेड खोल्नुहोस्, माउन्टिङ प्वालहरू पर्दाफास गर्न ल्याम्प प्लेट खोल्नुहोस्। (चित्र 6 को रूपमा)

• चरण4 ड्रिलिङ चिन्ह बनाउन उत्पादनको आधार छतमा राख्नुहोस्। (चित्र 7 को रूपमा)
• चरण5 तपाईंले चिन्ह लगाउनु भएको ठाउँमा उत्पादन स्थापना गर्नुहोस्। (चित्र 8 को रूपमा)

• चरण6 तपाईंले ड्रिल गर्नुहुने प्वालमा प्लास्टिकको विस्तारको पेंच ठोक्नुहोस्। (चित्र 9 को रूपमा)
• चरण7 तारमा जडान गर्न लाइन होल मार्फत पावर लाइन राख्नुहोस्।
बत्तीको तल र प्रत्येक छेउमा दुईवटा तार प्वालहरू छन्, पहुँच टर्मिनल मध्ये एउटा छान्नुहोस्। (चित्रको रूपमा। 10)

• चरण8 स्क्रूको साथ चयन गरिएको ठाउँमा उत्पादनको आधार ठीक गर्नुहोस्।

• चरण9 बत्तीको प्लेट छोप्नुहोस्।
• चरण १० घुमाउनेछ, चिम्नीलाई आधारमा ढाक्नेछ।

• स्थापना प्रक्रिया प्रयोग गर्नुहोस् जुन मानक स्थापना सामानहरू। (fig.12 को रूपमा)

गल्ती र समाधान

नोट: यस सेन्सरको उच्च-फ्रिक्वेन्सी आउटपुट <0.3mW- हो जुन मोबाइल फोनको ट्रान्समिशन पावर वा माइक्रोवेभ ओभनको आउटपुटको मात्र एक 3300 हो।

1. सिरियलमा LEDS ले काम गर्न सक्छ जब सबै सिलहरू ठाउँमा स्थापित हुन्छन्।
2. सक्रिय हुँदा कृपया अन्य बत्ती नहटाउनुहोस् वा जडान नगर्नुहोस्।
3. जब सिरियलमा LEDS क्षतिग्रस्त हुन्छ, तपाईलाई समान रेटिंग LEDS प्रयोग गरेर मर्मत गर्न अनुभवी प्राविधिक चाहिन्छ।

● कृपया पेशा स्थापना संग पुष्टि गर्नुहोस्।
● कृपया स्थापना र हटाउने कार्यहरू अघि बिजुली आपूर्ति काट्नुहोस्।
● तपाईंले सुरक्षा उद्देश्यका लागि पावर काट्नु भएको छ भनी सुनिश्चित गर्नुहोस्।
● अनुचित सञ्चालनले हानि निम्त्यायो, निर्माताले कुनै जिम्मेवारी लिदैन।

हामी उत्पादनको गुणस्तर र विश्वसनीयता प्रवर्द्धन गर्न प्रतिबद्ध छौं, तथापि, सबै इलेक्ट्रोनिक कम्पोनेन्टहरू प्रभावहीन हुने निश्चित सम्भावनाहरू छन्, जसले गर्दा केही समस्याहरू हुनेछन्।
डिजाइन गर्दा, हामीले अनावश्यक डिजाइनहरूमा ध्यान दिएका छौं र कुनै पनि समस्याबाट बच्न सुरक्षा कोटा अपनाएका छौं।
यो निर्देशन, हाम्रो अनुमति बिना, कुनै अन्य उद्देश्यका लागि प्रतिलिपि गर्नु हुँदैन।
