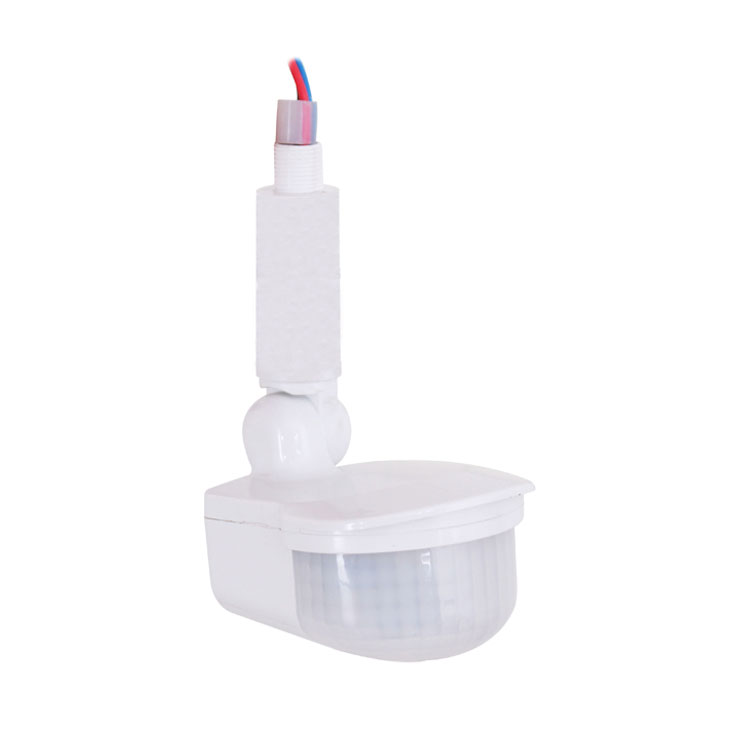

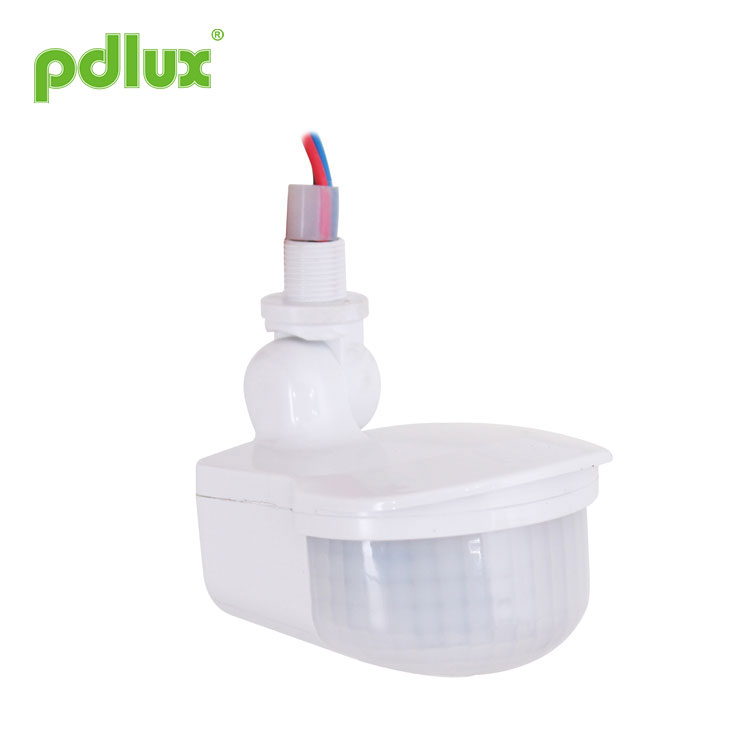

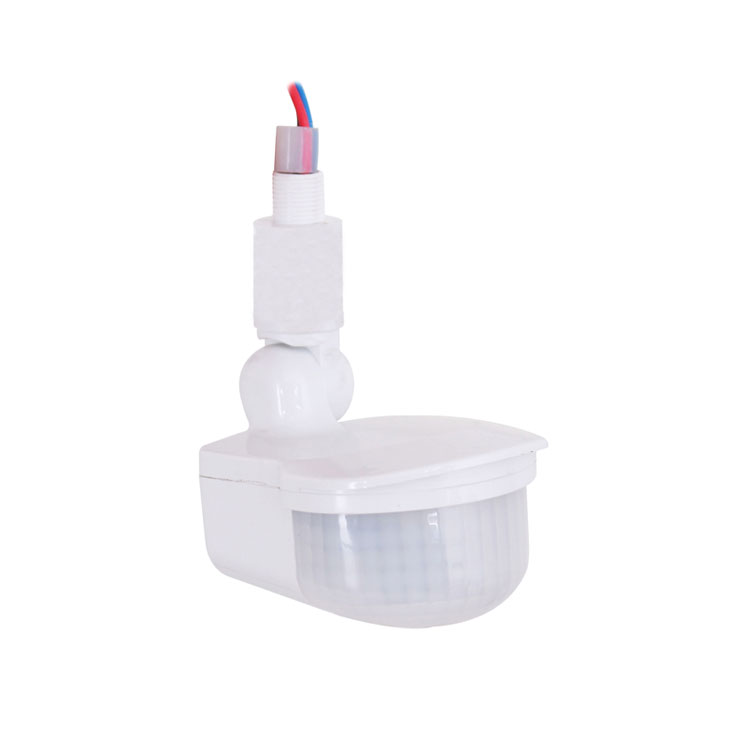

IP65 वाटरप्रूफ इन्फ्रारेड सेन्सर

PD-PIR152 इन्फ्रारेड सेन्सर निर्देश

सारांश

IP65 वाटरप्रूफ इन्फ्रारेड सेन्सर एक पीआईआर सेन्सर स्विच हो, इन्फ्रारेड उर्जालाई मानवबाट नियन्त्रण सिग्नल स्रोतको रूपमा उपयोग गर्दछ र प्रकाशलाई काम गर्न चाहिन्छ कि हुँदैन भनेर निर्धारण गर्दछ, र प्रकाश स्वत: बन्द र स्वचालित रूपमा नियन्त्रण गर्दछ। जब एक प्रवेश गरिएको प्रवेश पत्ता लगाउँछ र ट्रिगर गर्दछ। सेन्सर काम गर्न, प्रकाश खोल्छ; जब एक पत्ता लगाईएको फाइल छोडिन्छ र सेटिंग समय पुग्छ, प्रकाश बन्द हुन्छ। IP65 वाटरप्रूफ इन्फ्रारेड सेन्सरले परिवेशको प्रकाश रोशनीलाई स्वचालित रूपमा पत्ता लगाउन सक्दछ र तथ्य आवश्यकताको आधारमा मान समायोजन र समायोजन गर्न सक्दछ। जस्तै, प्रकाश खोल्नेछ र काम गर्दछ जब परिवेश प्रकाश रोशनी सेटिंग मान अन्तर्गत छ, एक पटक आईपी proofproof वाटरप्रूफ इन्फ्रारेड सेन्सरले सेटिंग मान भन्दा बढि चलायो, ​​प्रकाशले काम गर्न रोकिनेछ। प्रकाश सेन्सर हुँदा समय ढिलाइ नभएसम्म रहनेछ। ट्रिगर गरिएको छ। एकचोटि स्थिर सिग्नल पत्ता लगाए पछि, समय ओभरल्याड हुन्छ र प्रकाश लगातार हुन्छ। इन्डोर, कोरिडोर र सार्वजनिक-भवनमा स्थापना हुन सक्छ।

निर्दिष्टीकरण

पत्ता लगाउने एन्जिल लामो सामान्य उत्पादन हो, पत्ता लगाउने दूरी फराकिलो छ।

स्तम्भमा बत्ती संग

समारोह
> दिन र रात पहिचान गर्न सक्दछ: प्रकाश नियन्त्रण स्वतन्त्र रूप मा समायोजित गर्न सकिन्छ जब यो काम गर्दछ। यो दिन र रातमा काम गर्न सक्दछ जब यो "sunâ € स्थिति (अधिकतम) मा समायोजित हुन्छ; तर यो केवल १००x भन्दा कम प्रकाश नियन्त्रणमा काम गर्न सक्दछ जब यो" moonâ € स्थिति (मिनेट) मा समायोजित हुन्छ। । समायोजन बान्कीको लागि, कृपया परीक्षण बान्कीलाई सन्दर्भ गर्नुहोस्।
> समय ढिलाइ निरन्तर थप्न सकिन्छ: जब दोस्रो दोस्रो प्रेरणा संकेत प्राप्त भयो पहिलोपटक यो बाँकी पहिलो पटक ढिलाइ आधारभूतमा एक पटक फेरि गणना हुनेछ। (सेट समय)
> प्रकाश-नियन्त्रण potentiometer (LUX): घडीको दिशामा घुम्नुहोस् यसको मूल्य घटाउन; एन्टी-क्लकवाइज घुम्ती यसको मूल्य बढाउन।
> समय पॉटेन्टोमीटर (TIME): घडीको दिशामा घुम्ने यसको मूल्य बढाउन, अधिकतम ढिलाइ समय minutes मिनेट हो; एन्टी-क्लकवाइज घुम्ती यसको मूल्य घटाउन, न्यूनतम ढिलाइ समय seconds सेकेन्ड हो।
> फ्ल्यास प्रकार्य: जब सेन्सरले उपयोगी संकेत पत्ता लगाउँदछ, सूचक प्रकाश फ्ल्यास हुन्छ; उपयोगी संकेतको पहिचान छैन, सूचक चम्किएन।

सेटिंग तरिका: potentiometer
मानहरू समायोजन गर्न यसले समय लिन सक्दछ पहिले तपाईंको आवश्यकता पूरा गर्न अघि।

(१) समय सेटिंग

यो seconds सेकेन्डबाट परिभाषित गर्न सकिन्छ (पूर्ण रूपमा एन्टी-क्लकवाइज मोड) 9minutes (पूर्ण घडीको दिशामा बदल्नुहोस्)। यस समय बित्न अघि कुनै आन्दोलन पत्ता लाग्यो टाइमर पुन: शुरू हुनेछ। यो पत्ता लगाउने दायरा समायोजन गर्न र हिंड्नको लागि परिक्षण प्रदर्शन गर्नका लागि छोटो समय चयन गर्न सिफारिस गरिन्छ।

IP65 वाटरप्रूफ इन्फ्रारेड सेन्सर मुख्य रूपले ढिलाइ समय समायोजनको लागि हो जुन सिग्नल पत्ता लाग्यो र प्रकाश स्वत: बन्द सम्म प्रकाश स्वत: बन्द। तपाइँको व्यावहारिक आवश्यकतामा ढिलाइ समय परिभाषित गर्न सक्नुहुन्छ। तर तपाईले ऊर्जा बचतको लागि ढिलाइ समयलाई कम गर्न चाहानुहुन्छ, किनकि माइक्रोवेभ सेन्सरले निरन्तर सेन्सि of गर्ने कार्य गर्दछ, त्यो हो, ढिलाइ हुने समय बित्न अघि पत्ता लागेको कुनै आन्दोलनले टाइमर पुनः सुरु गर्दछ र प्रकाश जारी रहनेछ। यदि त्यहाँ पत्ता लगाउने दायरामा मानव छ भने मात्र।

(२) प्रकाश नियन्त्रण सेटिंग

यो <१० ^ २००० LUX को दायरामा परिभाषित गर्न सकिन्छ। घुँडा पूर्णतया घुमाउन लगभग १० लक्स हो, पूर्ण एन्टी-क्लकवाइज २००० लक्सको बारेमा हुन्छ। जब पत्ता लगाउने क्षेत्र समायोजन गर्दछ र दिनको उज्यालोमा हिंड्ने टेस्ट प्रदर्शन गर्दा तपाईले घुँडा पूर्ण रूपमा घडीको दिशामा बदल्नु पर्छ।

स्थापना I. सही फिगरको अनुसार लाइन जोड्नुहोस्। N - निलो L - खैरो L '- रातो (अवरक्त सेन्सरबाट हुनुहोस्) निलो र खैरो शक्तिसँग जोड्नुहोस् लोडसँग नीलो र रातो जडान गर्नुहोस्।
II। १. दीपक जंक्शन बक्स कभर स्क्रू अनसक्रु; २.सेन्सर बत्तीमा स्थापित छ; A. तारिiringका लागि तार रेखाचित्र अनुरूप; The. बत्ती जलाउने बक्स कभर बन्द, शिकंजा कस।
परीक्षण १. स्थापना पछि, कृपया तपाईको पावरमा स्विच गर्नु भन्दा पहिले एन्टि-क्लकवाइज टाइम नोब (१) अन्त्य गर्नुहोस्, लाईट-कन्ट्रोल घुम्ती (२) एन्टि-क्लकवाइजलाई अधिकतम मानमा बदल्नुहोस्। २.शक्तिमा स्विच गर्नुहोस्, प्रकाश sec० सेकेन्ड पछि हुन सक्छ। यो बन्द भएपछि यसलाई फेरि sec सेकेन्ड पछि बुझ्नुहोस्। I.यदि सबै राम्रो अवस्थामा छन् भने, समय समायोजन घुंडीको साथ प्रकाश अवधिलाई तपाईंको इच्छा अनुसार समायोजित गर्न सकिन्छ, प्रकाश-नियन्त्रण घुंडी परिवेश-प्रकाशको साथ समायोजित गर्न सकिन्छ।

नोटहरू
> इलेक्ट्रीशियन वा अनुभवी मानवले यसलाई स्थापना गर्न सक्दछन्।
> अशान्ति वस्तुहरू स्थापना आधार अनुहार मानिदैन।
> पत्ता लगाउने विन्डोको अगाडि कुनै अवरोध वा अशान्ति वस्तु हुनु हुँदैन जसले पत्ता लगाउने प्रभाव पार्छ।
> यसलाई हवाको तापमान परिवर्तन क्षेत्रको नजिक स्थापना गर्नबाट रोक्नुहोस् उदाहरणका लागि: एयर कन्डिसन, केन्द्रीय हीटिंग, आदि।
> कृपया तपाईंको सुरक्षाका लागि केस नखोल्नुहोस् यदि तपाईंले स्थापना पछि अञ्चल पाउनुभयो भने।

टिप्पणी
१. सेन्सर अनुहार इलाकामा राख्नुहोस् जहाँ मानवतर्फ सर्दछ।
२. बढि सटीक प्रदीप्ति सेटिंग प्राप्त गर्नको लागि सेन्सर अनुहार वातावरणीय प्रकाशको स्थितिमा राख्नुहोस्।
I. यदि समय ढिलाइ भित्र फेरि संकेत पत्ता लगायो भने, समय ढिलाइ झुठ्दो हुनेछ।
L.LUX घुंडी: काम गर्ने स्थितिको चमक
T.TIME knob： यो अवधि छ कि प्रकाश बिस्तारै कुनै संकेतमा बिस्तारै बिस्तारै परिवर्तन हुन्छ बिस्तारै काम बाहिर।

केहि समस्या र समाधान तरिका
> लोडले काम गर्दैन:
एक: शक्ति र लोड जाँच गर्नुहोस्।
b: यदि लोड राम्रो छ।
c: कृपया जाँच गर्नुहोस् कि कामको बत्ती परिवेशको प्रकाशसँग मिल्दोजुल्दो छ।

> संवेदनशीलता कमजोर छ:
a: कृपया जाँच गर्नुहोस् कि यदि पत्ता लगाउने विन्डोको अगाडि संकेतहरू प्राप्त गर्न बाधा रहेको छ भने ख, कृपया जाँच गर्नुहोस्: परिवेशको तापक्रम धेरै उच्च छ कि छैन।
c: कृपया जाँच गर्नुहोस् कि यदि संकेतहरूको स्रोत पत्ता लगाउने फिल्डहरूमा छ।
d: यदि गतिशील झुकाव सही छ।

> सेन्सर लोड स्वचालित रूपमा बन्द गर्न सक्दैन:
एक: यदि पत्ता लगाउने फिल्डहरूमा लगातार संकेत छ भने।
b: यदि समय ढिलाइ सबैभन्दा लामोमा सेट गरियो।
c: यदि शक्ति निर्देशन अनुरूप छ।
d: यदि हवाको तापमान सेन्सरको नजीक परिवर्तन भयो, उदाहरणको लागि वातानुकूलित वा केन्द्रीय तातो आदि।



â € ¢ कृपया प्रिफेसनल स्थापनाको साथ निश्चित गर्नुहोस्।
purposes € safety सुरक्षा उद्देश्यका लागि, कृपया स्थापना र हटाउने कार्यहरू अघि शक्ति काट्नुहोस्।
â € imp अनुचित अपरेशनको कारण हुने कुनै पनि क्षति, निर्माताले कुनै जिम्मेवारी लिदैन।

हाम्रो कम्पनी सधैं उच्च गुणवत्ता उत्पादनहरु मा ध्यान केन्द्रित गर्दछ। केहि अनुचित अपरेशनहरू वा केहि कम्पोनेन्टहरूका असफलताले उत्पादहरूको काम नगर्न सक्छ। एक पटक उत्पादनहरू अमान्य भएपछि कृपया Pls निर्माता वा खुद्रा विक्रेतालाई सम्पर्क गर्नुहोस्। यो निर्देशन वर्तमान परिस्थिति अनुरूप अनुपालन गरिएको छ। यदि त्यहाँ परिवर्तनहरू छन् भने निर्माणकर्ताले सूचना दिनेछ। सामग्री निर्माताको अनुमति बिना पुन: उत्पादन वा प्रतिलिपि गर्न सकिदैन।
