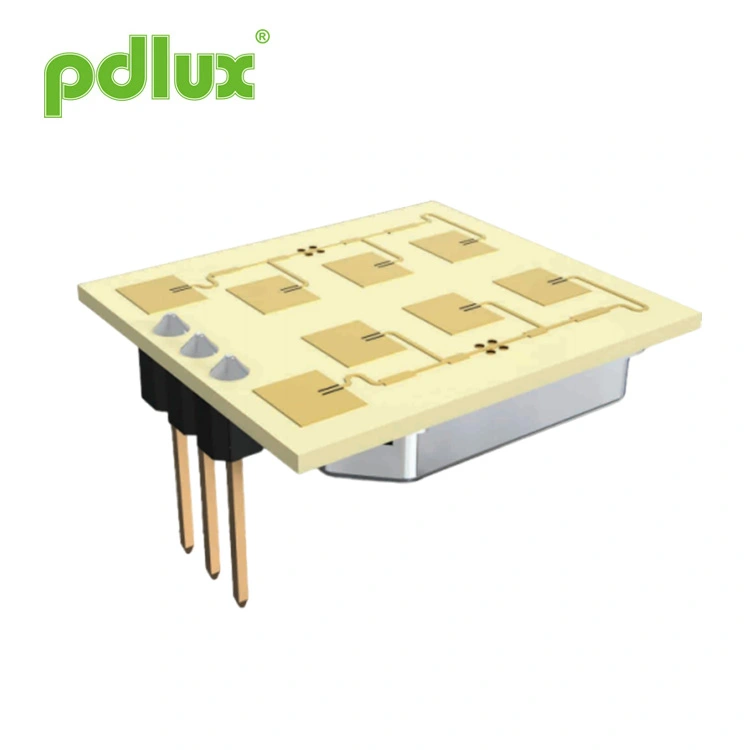

मिलिमिटर-वेभ 24GHz सुरक्षा रडार मोड्युल
Pdlux ले चीनमा निर्मित गुणस्तर मिलिमिटर-वेभ 24GHz सुरक्षा रडार मोड्युल आपूर्ति गर्दछ। यो एक K-ब्यान्ड साँघुरो कोण, उच्च प्रदर्शन तरंग सेन्सर गैर-सम्पर्क ह्यान्ड-वेभ सक्रियता, घुसपैठकर्ता पत्ता लगाउन, र स्वचालित ढोका नियन्त्रणको लागि डिजाइन गरिएको हो। उन्नत एम्पलीफायर सर्किट र MCU एल्गोरिथ्मको साथ, यसले ह्यान्ड्स-फ्री स्विचहरू र प्रविष्टि प्रणालीहरू जस्ता बहुमुखी अनुप्रयोग प्रकार्यहरूलाई समर्थन गर्दछ। सेन्सरले EN 300440, FCC पार्ट 15.249, RED, RoHS, र REACH लगायत विभिन्न सुरक्षा र स्वचालन आवश्यकताहरूको लागि सुरक्षा र वातावरणीय जिम्मेवारी सुनिश्चित गर्दै अन्तर्राष्ट्रिय मापदण्डहरूको पालना गर्दा भरपर्दो, केन्द्रित पहिचान प्रदान गर्दछ।
मोडेल:PD-V18-A
सोधपुछ पठाउनुहोस्
PD-V18-A 24.125GHz माइक्रोवेभ मोशन सेन्सर
आवेदन
सम्पर्करहित हात तरंग सेन्सर
संकीर्ण कोण उच्च प्रदर्शन
घुसपैठ पत्ता लगाउने
सम्पर्करहित हात तरंग सेन्सर
संकीर्ण कोण उच्च प्रदर्शन
घुसपैठ पत्ता लगाउने
PD-V18-A एक K-ब्यान्ड (24.125GHz) संकीर्ण-कोण उच्च-प्रदर्शन तरंग हो
सेन्सर। एम्पलीफायर सर्किट र MCU को एल्गोरिथ्म संग, आवेदन
विभिन्न कार्यहरु संग उत्पादन गर्न सकिन्छ।
उदाहरण को लागी: यो हात-हल्लाउने गैर-सम्पर्क प्रेरण स्वचालित लागि प्रयोग गरिन्छ
ढोका, ह्यान्ड-वेभिङ गैर-सम्पर्क प्रेरण स्विच र अन्य अनुप्रयोग
उत्पादनहरू।
EN 300440-V2.1.1, EN 62479: 2010 अनुसार
लाल निर्देशन - 2014/53/EU
FCC भाग 15.249 अनुसार
EN 62321, ROHS निर्देशन अनुसार - 2011/65/EU
REACH निर्देशन अनुसार - 1907/2006/EC
लाल निर्देशन - 2014/53/EU
FCC भाग 15.249 अनुसार
EN 62321, ROHS निर्देशन अनुसार - 2011/65/EU
REACH निर्देशन अनुसार - 1907/2006/EC

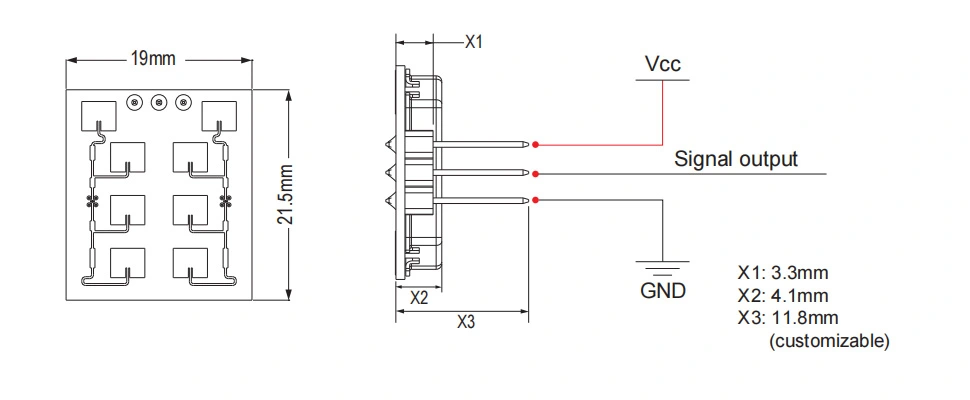

उत्पादन आकार
प्राविधिक प्यारामिटरहरू
| प्यारामिटर | नोटहरू | न्यूनतम | टाइप गर्नुहोस् | अधिकतम | एकाइहरू |
| आपूर्ति भोल्टेज | Vcc | 3.0 | 5.0 | 5.25 | V |
| हालको खपत | lcc | 20 | 30 | 35 | mA |
| सञ्चालन मोड | PWM द्वारा संचालित, यसले 3-15mA मा कार्यरत वर्तमान नियन्त्रण गर्न सक्छ | ||||
| पल्स चौडाई | Tpulse | 10 | μs | ||
| सञ्चालन तापमान | शीर्ष | -३०~+६५ | ℃ | ||
| भण्डारण तापमान | Tstg | -१० | +६० | ℃ | |
| स्थिर समय |
|
<5 |
|
μसेक | |
| कोलाहल | 3.5 | 4.5 | 4.5 | mVrms | |
| आवृत्ति सेटिङ | f | 24.000 | 24.125 | 24.250 | GHz |
| विकिरण शक्ति (EIRP) | पोउट | <2.0 | <2.5 | <3.0 | mW |
| भण्डारण परिवेश आर्द्रता | ४५% ~ ६५% | RH | |||
चेतावनी: वास्तविक पत्ता लगाउने दायरा सर्किटको सिग्नल प्रवर्धन लाभ, PCBA को समग्र लेआउटसँग सम्बन्धित छ। र MCU को थ्रेसहोल्ड।
नोट१: विकिरणित उत्सर्जन FCC र CE नियमहरू पूरा गर्न डिजाइन गरिएको हो।
Note2: प्राप्त सिग्नल स्ट्रेन्थ (RSS) 70dB को कुल 1 वेज पथ हानि मा मापन गरिन्छ।
Note3: आवाज भोल्टेजहरू 10Hz देखि 100Hz सम्म आउटपुट पोर्टमा, एनेकोइक चेम्बर भित्र मापन गरिन्छ।
नोट 4: पल्स अपरेशन सिफारिस गरिएको छ
