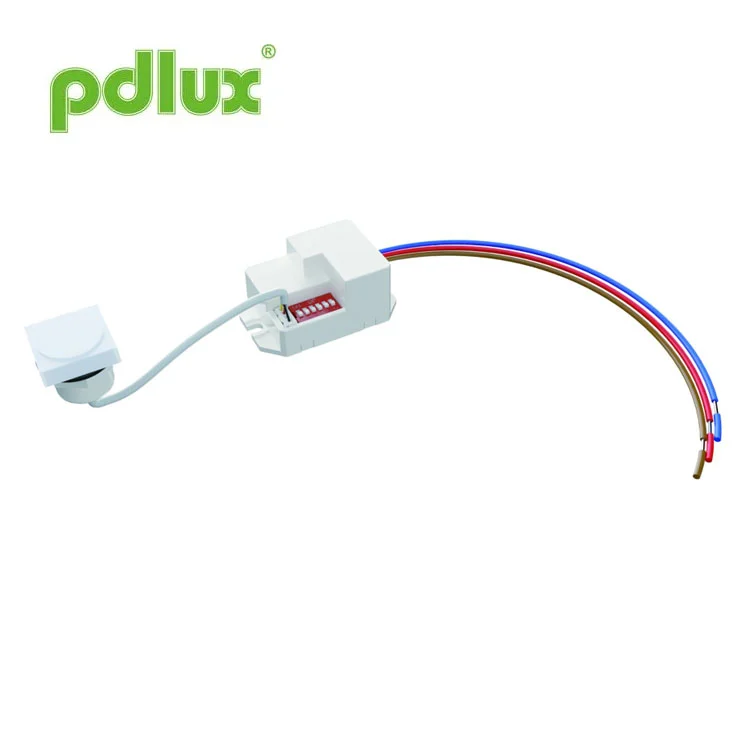

साँघुरो स्टेयरवेल र कोरिडोरको लागि नयाँ स्क्वायर हेड 5.8GHz माइक्रोवेभ सेन्सर
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
मोडेल:PD-MB15Y
सोधपुछ पठाउनुहोस्

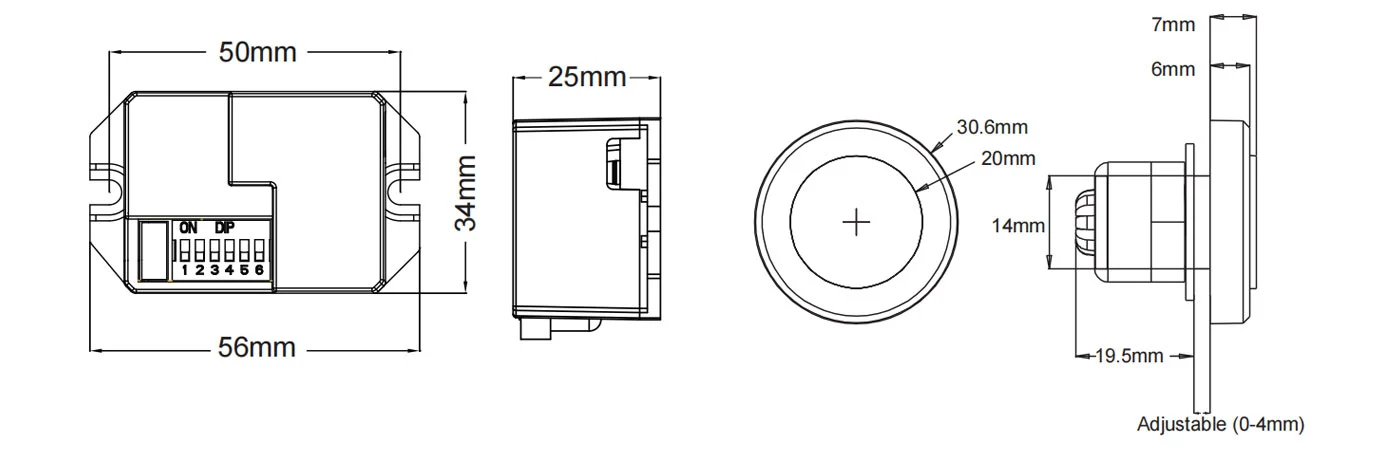

उत्पादन आकार
सारांश
यो एक उच्च परिशुद्धता डिजिटल माइक्रोवेव सेन्सर हो जसको पत्ता लगाउने दायरा 360° र कार्य आवृत्ति 5.8GHz छ। यो डप्लर सिद्धान्तमा आधारित छ जसले उत्सर्जन र प्राप्तलाई एकीकृत गर्दछ। यसले MCU (माइक्रो कन्ट्रोल युनिट) लाई अपनाउँछ जसले यसको सटीकता बढाउँछ र यसको गल्ती दर घटाउँछ। यो उपस्थितिमा नाजुक र संरचनामा कम्प्याक्ट छ। यो स्वतन्त्र रूपमा लोडहरूमा जडान गर्न सकिन्छ वा सजिलैसँग ल्याम्पशेडको साथ लाइटिंगहरू भित्र स्थापित गर्न सकिन्छ गिलास वा प्लास्टिक बनेको। यो व्यापक रूपमा सुरक्षा संरक्षण वा ऊर्जा बचतको लागि मार्ग, वाशरूम, लिफ्ट, घर वा अन्य सार्वजनिक क्षेत्रहरूमा लागू हुन्छ।
सुविधाहरू
1. गैर-विकिरण हानि: यसको ट्रान्समिटर शक्ति 0.2mW भन्दा कम छ, जसले मानव शरीरलाई कुनै हानि गर्दैन।
2. बलियो विरोधी हस्तक्षेप क्षमता, -15 ℃ - + 70 ℃ को तापमान दायरा मा काम गर्न सक्छ।
3. आवृत्ति स्थिर छ र आवृत्ति बहाव आवृत्ति दायरामा हुने छैन।

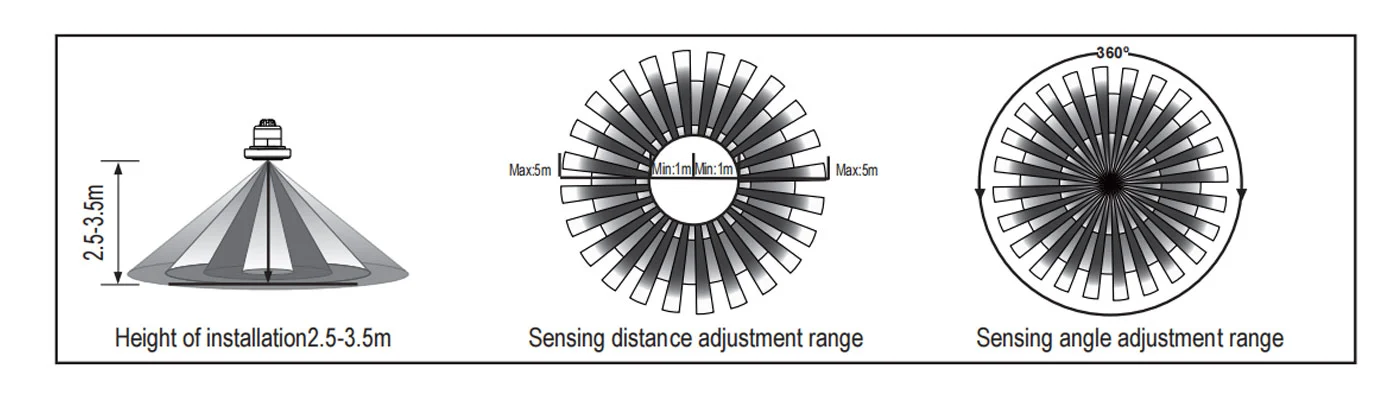

सेन्सर जानकारी

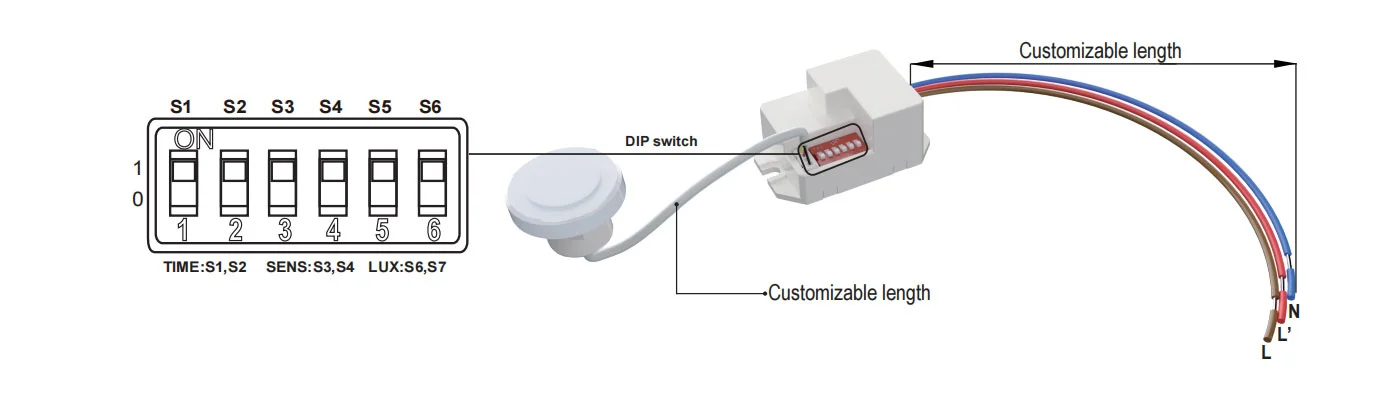

सेटिङ विधि: DIP स्विच
निर्दिष्टीकरणहरू
=| शक्ति स्रोत | 220-240VAC |
| पावर आवृत्ति | ५० हर्ट्ज |
| HF प्रणाली | 5.8GHz（केन्द्र फ्रिक्वेन्सी）CW विद्युत तरंग, ISM ब्यान्ड |
| मूल्याङ्कन गरिएको लोड | 800W Max.tungsten 200W अधिकतम फ्लोरोसेन्ट र एलईडी |
| सुरक्षा स्तर | IP20, कक्षा II |
| स्थापना सिट | घर भित्र, छत माउन्टिंग |
| प्रसारण शक्ति | <0.2mW |
| पत्ता लगाउने कोण | ३६०° |
| पत्ता लगाउने दायरा | 1m-2m-4m-5m (radii।) (समायोज्य) |
| समय सेटिङ | 8 सेकेन्ड-3 मिनेट-10 मिनेट-15 मिनेट, (समायोज्य) |
| प्रकाश नियन्त्रण | 10LUX-50LUX->2000LUX, (समायोज्य |
| पावर खपत | लगभग 0.5W |
| काम गर्ने तापमान | -15°C~+70°C |
समय सेटिङ S1 S2
यसलाई 8 सेकेन्ड देखि 15 मिनेटको रूपमा परिभाषित गर्न सकिन्छ। यो समय बितेको अघि पत्ता लागेको कुनै पनि आन्दोलनले टाइमर पुन: सुरु गर्नेछ। यो पत्ता लगाउने दायरा समायोजन गर्न र हिड्ने परीक्षण प्रदर्शन गर्नको लागि छोटो समय चयन गर्न सिफारिस गरिन्छ। स्विचलाई ON मा सेट गर्न "1" हो, अफ गर्न "0" हो।
यो मुख्यतया ढिलाइ समयको समायोजनको लागि हो जुन क्षण देखि संकेत पत्ता लाग्यो र प्रकाश स्वत: बन्द सम्म प्रकाश स्वत-अन। तपाइँ तपाइँको व्यावहारिक आवश्यकता को लागी ढिलाइ समय परिभाषित गर्न सक्नुहुन्छ। तर तपाईले ऊर्जा बचतको लागि उसले समय ढिलाइ कम गर्नु राम्रो हुन्छ, किनकि माइक्रोवेभ सेन्सरले निरन्तर सेन्सिङ गर्ने कार्य गर्दछ, अर्थात्, ढिलाइ समय बित्नु अघि पत्ता लागेको कुनै पनि आन्दोलनले टाइमर पुन: सुरु गर्नेछ र पत्ता लगाउने दायरामा मानव छ भने मात्र प्रकाश रहनेछ।
पत्ता लगाउने दायरा सेटिङ (संवेदनशीलता) S3 S4
पत्ता लगाउने दायरा भनेको 3 मिटरको उचाइमा स्थापित हुँदा जमिनमा लगभग सर्कल कास्टिङको त्रिज्या वर्णन गर्न प्रयोग गरिने शब्द हो। स्विचलाई ON मा सेट गर्न "1" हो, अफ गर्न "0" हो।
नोटिस: यो उत्पादन प्रयोग गर्दा, कृपया उपयुक्त मानमा संवेदनशीलता (पत्ता लगाउने दायरा) समायोजन गर्नुहोस् तर उड्ने पातहरू र पर्दाहरू, साना जनावरहरू वा पावर ग्रिड र विद्युतीय उपकरणहरूको हस्तक्षेपबाट गलत गतिको सजिलै पत्ता लगाउने असामान्य प्रतिक्रियाबाट बच्नको लागि अधिकतम। माथि उल्लिखित सबै त्रुटि प्रतिक्रियाको नेतृत्व गर्नेछ। जब उत्पादनले सामान्य रूपमा काम गर्दैन, कृपया उचित रूपमा संवेदनशीलता कम गर्ने प्रयास गर्नुहोस्, र त्यसपछि यसलाई परीक्षण गर्नुहोस्। मानव आन्दोलनले सेन्सर इन्डक्शनको कारण बनाउँछ, त्यसैले जब तपाइँ प्रकार्य परीक्षण अन्तर्गत हुनुहुन्छ, कृपया इन्डक्शन क्षेत्र छोड्नुहोस् र सेन्सर निरन्तर काम रोक्नको लागि आन्दोलन नगर्नुहोस्।
प्रकाश-नियन्त्रण सेटिङ S5 S6
यसलाई 10~>2000 LUX को दायरामा परिभाषित गर्न सकिन्छ। स्विचलाई ON मा सेट गर्न "1" हो, अफ गर्न "0" हो।
यो म्यानुअल यस उत्पादनको हालको सामग्री प्रोग्रामिङको लागि हो, निर्मातालाई कुनै सूचना बिना परिवर्तन र परिमार्जनहरू छन्!
कम्पनीको अनुमति बिना कुनै अन्य उद्देश्यका लागि निर्देशन पुस्तिकाको सामग्री प्रतिलिपि गर्न कडा रूपमा निषेध गरिएको छ।
| गल्ती | असफलता कारण | समाधान |
| लोड काम गर्न असफल। | लाइट-रोशनी गलत तरिकाले सेट गरिएको छ। | लोडको सेटिङ मिलाउनुहोस्। |
| लोड भाँचिएको छ। | लोड परिवर्तन गर्नुहोस्। | |
| बिजुली बन्द छ। | पावर अन गर्नुहोस्। | |
| लोड सबै समय काम गर्दछ। | पत्ता लगाउने क्षेत्रमा निरन्तर संकेत छ। | को सेटिङहरू जाँच गर्नुहोस् पत्ता लगाउने क्षेत्र। |
| लोड हुँदा काम गर्छ कुनै गति संकेत पत्ता लागेन। | बत्ती राम्रोसँग स्थापना गरिएको छैन त्यसैले सेन्सर असफल हुन्छ विश्वसनीय संकेतहरू पत्ता लगाउन। | स्थापना स्थान पुन: समायोजन गर्नुहोस्। |
| गतिशील संकेत सेन्सर द्वारा पत्ता लगाइएको छ (चलन पर्खाल पछाडि, साना वस्तुहरूको आन्दोलन, आदि) | पत्ता लगाउने क्षेत्रको सेटिङहरू जाँच गर्नुहोस्। | |
| गति संकेत पत्ता लाग्दा लोड काम गर्न असफल हुन्छ। | गति गति धेरै छिटो छ वा परिभाषित पत्ता लगाउने क्षेत्र धेरै सानो छ। | पत्ता लगाउने क्षेत्रको सेटिङहरू जाँच गर्नुहोस्। |
चेतावनी! निम्न अवस्थाहरूले त्रुटि प्रतिक्रियाको नेतृत्व गर्नेछ।
1. रकिङ वस्तुमा स्थापना गर्दा त्रुटि प्रतिक्रिया निम्त्याउनेछ।
2. हावाले उडाएको हल्लाउने पर्दाले त्रुटि प्रतिक्रिया निम्त्याउनेछ। कृपया स्थापना गर्न उपयुक्त स्थान चयन गर्नुहोस्।
3. ट्राफिक व्यस्त भएको ठाउँमा स्थापना गर्दा त्रुटि प्रतिक्रिया हुनेछ।
4. नजिकैका केही उपकरणहरू द्वारा उत्पादित स्पार्कहरूले त्रुटि प्रतिक्रियाको नेतृत्व गर्नेछ।
● कृपया व्यावसायिक स्थापनाको साथ पुष्टि गर्नुहोस्।
● सुरक्षा उद्देश्यका लागि, कृपया स्थापना र हटाउने कार्यहरू अघि पावर काट्नुहोस्।
● अनुचित सञ्चालनको कारणले गर्दा कुनै पनि हानि, निर्माताले कुनै जिम्मेवारी लिदैन।
