PDLUX रोल आउट अपग्रेड गरिएको PD-V9H/PD-V9P/PD-V9S X-ब्यान्ड डपलर सेन्सिङ मोड्युलहरू, अनुकूलन पिन-मुक्त संस्करण वैकल्पिक
Ningbo PDLUX इलेक्ट्रोनिक टेक्नोलोजीले आधिकारिक रूपमा PD-V9H, PD-V9P र PD-V9S सहित परिष्कृत PD-V9 X-ब्यान्ड डप्लर रडार सेन्सरहरू लन्च गर्दछ। विभिन्न पिन लेआउटहरू र वैकल्पिक पिन-मुक्त अनुकूलनको साथमा दुई मुख्यधारा फ्रिक्वेन्सी विकल्पहरू प्रस्तुत गर्दै, यो श्रृंखलाले विश्वव्यापी इलेक्ट्रोनिक्स निर्माताहरूबाट विभिन्न PCB लेआउट आवश्यकताहरू पूरा गर्दछ।
कोर भिन्नता: पिन लेआउट र फ्रिक्वेन्सी चयन
सबै तीन मोडेलहरूले एउटै सर्किट, एन्टेना र विद्युतीय कार्यसम्पादन, क्षेत्रीय रेडियो मापदण्डहरू फिट गर्न पिन पिच र अपरेटिङ फ्रिक्वेन्सीमा मात्र भिन्नताहरू राख्छन्:
· PD-V9H:10.587GHz±10MHz (EU मानक आवृत्ति), X1=3.4mm, X2=9.8mm पिन स्पेसिङ साझा युरोपेली र अमेरिकी PCB डिजाइनको लागि
· PD-V9P:10.525GHz±20MHz (विश्वव्यापी फ्रिक्वेन्सी), कम्प्याक्ट X1=3mm, X2=8.9mm पिनहरू PCB फुटप्रिन्ट बचत गर्न
· PD-V9S:10.525GHz±20MHz, लेगेसी सेन्सरहरूको प्रत्यक्ष ड्रप-इन प्रतिस्थापनको लागि मानक 3.4/9.8mm पिन लेआउट

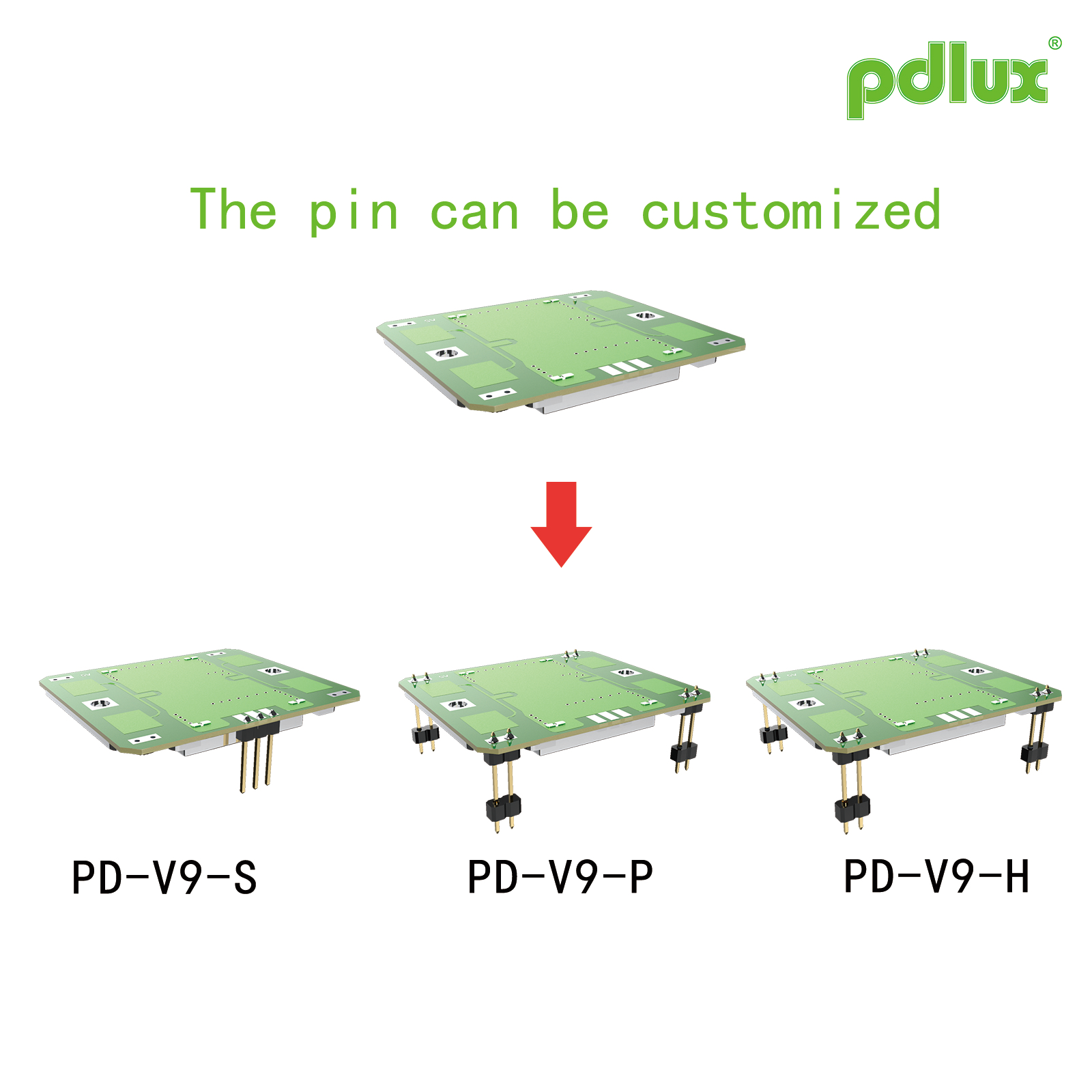

अनुकूलन विकल्प:SMD माउन्टिङका लागि पिन-मुक्त बेयर मोड्युलहरू अनुरोधमा उपलब्ध छन्; X3 आकार प्रति ग्राहक विशिष्टताहरू अनुकूलित गर्न सकिन्छ।
सबै PD-V9 शृङ्खलाका लागि एकीकृत सुपीरियर स्पेक्स
DRO डाइइलेक्ट्रिक रेजोनेटर ओसिलेटर र एकीकृत प्याच एन्टेनाको साथ निर्मित, सम्पूर्ण दायराले लगातार विशिष्टताहरू साझा गर्दछ:
· आपूर्ति भोल्टेज: DC5V±0.5V, 32mA मुनि सामान्य वर्तमान; PWM पावर मोड अल्ट्रा-कम पावर खपतको लागि समर्थित
· विशिष्ट EIRP: 13dBm(20mW), संवेदनशीलता प्राप्त गर्दै -90dBc, दोस्रो हार्मोनिक ≤-40dBm
· सञ्चालन तापमान: -30℃~+55℃ नियमित दायरा, -40℃ देखि +80℃ सम्म विस्तारित
बीम कोण: 36° ई-प्लेन, 72° H-प्लेन; लचिलो माउन्ट कोण उपलब्ध
· विश्वव्यापी बजार अनुमोदनको लागि RoHS प्रमाणित र ETS 300 440 सँग अनुरूप
विस्तृत आवेदन परिदृश्यहरू
स्वचालित ढोका, गति-सेन्सर बत्ती, सुरक्षा अलार्म, IoT उपस्थिति सेन्सर र गति पत्ता लगाउने उपकरणहरूको लागि आदर्श। पुरानो रडार मोड्युलहरू प्रतिस्थापन गर्दा, प्रयोगकर्ताहरूले MCU कोड संशोधन बिना संवेदनशीलता समस्याहरू समाधान गर्न एम्पलीफायर लाभ ट्वीक गर्न आवश्यक छ, विकास लागतहरू धेरै घटाउँदै।
