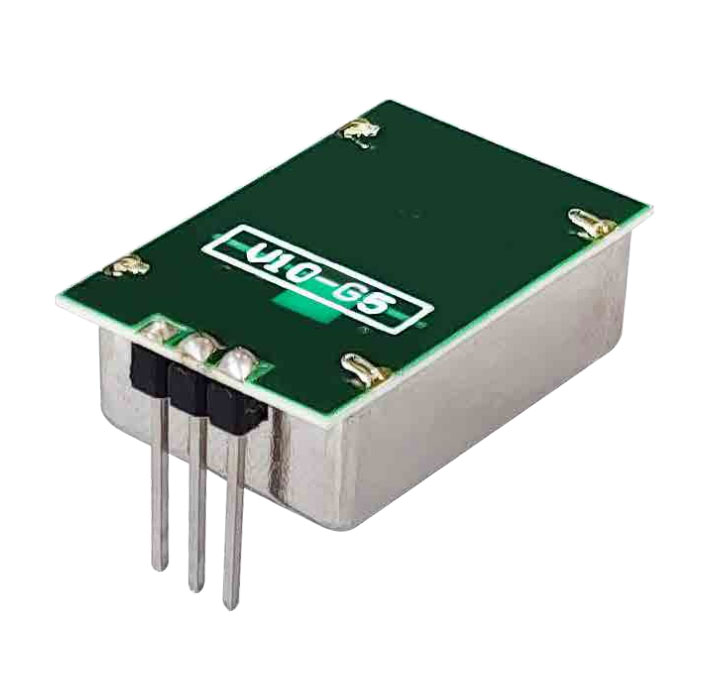

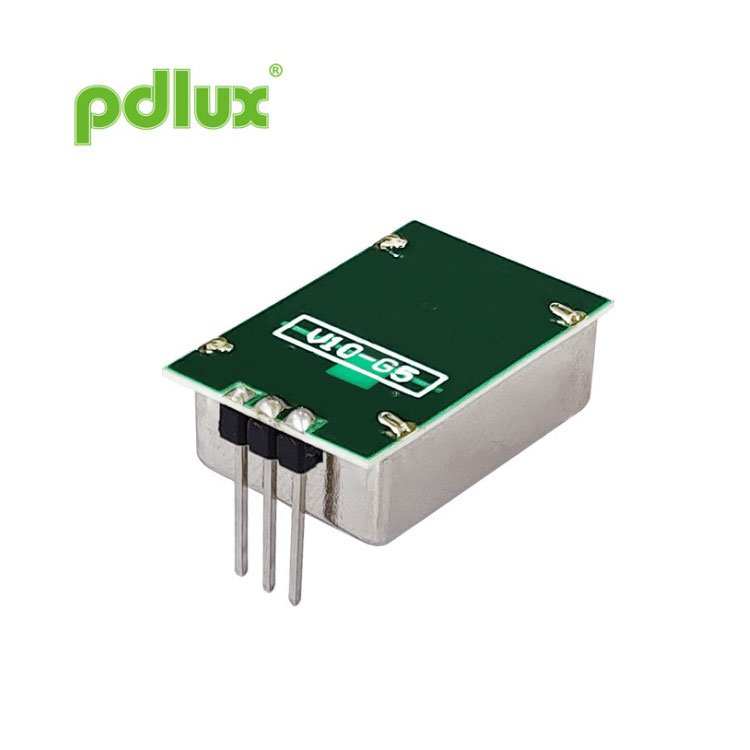

PD-V10-G5 लघु X-ब्यान्ड माइक्रोवेभ ट्रान्सीभर मोशन डिटेक्टर इकाई
चीनको Pdlux को कारखानामा इन-हाउस बनाइएको, हामी एक मान्यता प्राप्त PD-V10-G5 Miniature X-Band Microwave Transceiver Motion Detector Unit निर्माता र आपूर्तिकर्ता हौं, गुणस्तर र स्पष्ट मूल्य सुनिश्चित गर्न उत्पादनको प्रत्येक चरणलाई सावधानीपूर्वक निगरानी गर्दै, हाम्रा ग्राहकहरूलाई लागत-प्रभावी समाधानहरू प्रदान गर्दै।
सोधपुछ पठाउनुहोस्
धातुको क्यानमा राखिएको एकाईमा डाइलेक्ट्रिक रेजोनेटर स्टेबिलाइज्ड ओसिलेटर रहेको छ, जसले स्थिरता प्रदान गर्दछ। CW वा कम ड्यूटी चक्र पल्स मोड र एक एकीकृत मा एक व्यापक तापमान दायरा मा सञ्चालन बढेको संवेदनशीलता र विश्वसनीयताको लागि homodyne रिसीभर।
यो मोड्युल परिवार या त +5v वा +3v आपूर्ति भोल्टेजको साथ उपलब्ध छ।
सञ्चालनको आधारभूत सिद्धान्तले प्रसारण र प्राप्त संकेत बीचको फ्रिक्वेन्सी शिफ्ट पत्ता लगाउने समावेश गर्दछ
एकाइको दृश्य क्षेत्र भित्र चलिरहेको वस्तुबाट फिर्ता प्रतिबिम्बित।
एकाईले निम्न स्तरको आउटपुट सिग्नल उत्पादन गर्दछ जुन प्रवर्द्धन गर्न सकिन्छ र श्रव्य वा भिजुअल अलार्म प्रदान गर्न प्रशोधन गर्न सकिन्छ।
संकेत र कम लागतको सतह माउन्ट निर्माण प्रविधिहरू प्रयोग गर्दछ जुन क्षेत्र असभ्य भएको प्रमाणित छ र
भरपर्दो।
| भाग नं. | देश | आवृत्ति | टिप्पणीहरू |
| PD-V10-501 | युके | 10.587 GHz (5V) | |
| PD-V10-502 | संयुक्त राज्य अमेरिका | 10.525 GHz (5V) | FCC-ID |
| PD-V10-502 | बेल्जियम, हल्याण्ड, इटाली | 10.525 GHz (5V) | RED निर्देशन भेट्छ |
| PD-V10-301 | युके | 10.587 GHz (3V) | |
| PD-V10-302 | बेल्जियम, हल्याण्ड, इटाली | 10.525 GHz (3V) | RED निर्देशन भेट्छ |
| आवृत्ति | तालिका हेर्नुहोस् |
| पावर आउटपुट (न्यूनतम) | 5 dBm EIRP |
| सञ्चालन भोल्टेज | +5 V ± 0.25 V +3 V ± 0.15 V |
| सञ्चालन वर्तमान (CW) | 25mA (अधिकतम) 20mA (टाइप) |
| हार्मोनिक उत्सर्जन | <-३०dBm |
| औसत वर्तमान (5% DC) | 1 mA टाइप। |
| पल्स चौडाइ (न्यूनतम) | ५ µसेकेन्ड |
| ड्युटी साइकल (न्यूनतम) | १% |
| पल्स दोहोरिने आवृत्ति | 2-4 KHz |
| संवेदनशीलता (१० dB S/N अनुपातको लागि) | -84 dBm |
| शोर (3Hz देखि 80Hz ब्यान्डविथ मा मापन) | <30 µV |
| लाभ | ५ dBi |

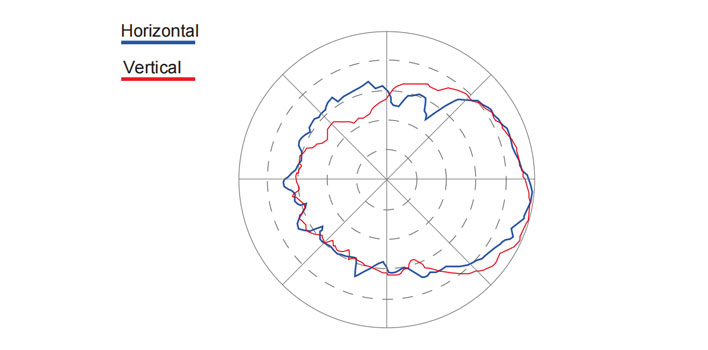

| -3 dB बिमविड्थ | |
| ई प्लेन | ५०° |
| एच प्लेन | ६०° |
| वजन | ४ ग्राम |

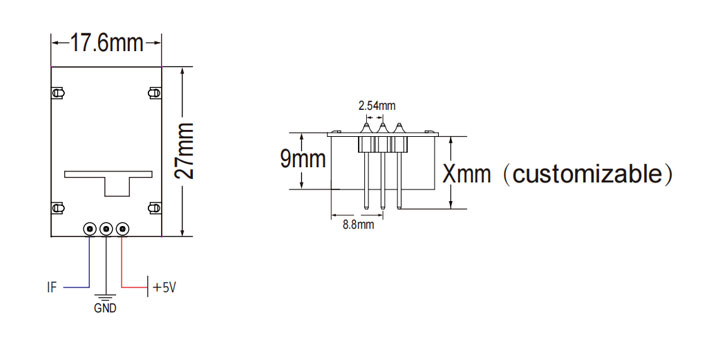

| हेडर कनेक्टरहरू पिन गर्नुहोस् | 2.54mm दूरी X3 |
| RoHS अनुरूप | |
| शक्ति/ताप। गुणांक (सञ्चालन तापमान दायरा भन्दा बढी) | ३ dB |
| आवृत्ति/ताप। गुणांक (सञ्चालन तापमान दायरा भन्दा बढी) | ६.५ मेगाहर्ट्ज |
| सञ्चालन तापमान | -20°C देखि +70°C |
सेन्सरको आउटपुट (पत्ता लगाउने दायरा) को बल सिग्नल देखि शोर अनुपात मा निर्भर गर्दछ। नाममात्र सञ्चालन तापमान भन्दा उच्च वा कम, सेन्सरले पनि काम गर्न सक्छ, तर प्रदर्शन कम हुनेछ। यन्त्रहरूमा क्षति हुनबाट जोगिन, ह्यान्डल गर्दा हेरचाह गर्नुपर्छ। उचित इलेक्ट्रोस्टेटिक डिस्चार्ज (ESD) सावधानीहरू भण्डारण, ह्यान्डलिङ, एसेम्बली, र परीक्षणको सबै चरणहरूमा अवलोकन गर्नुपर्छ।
