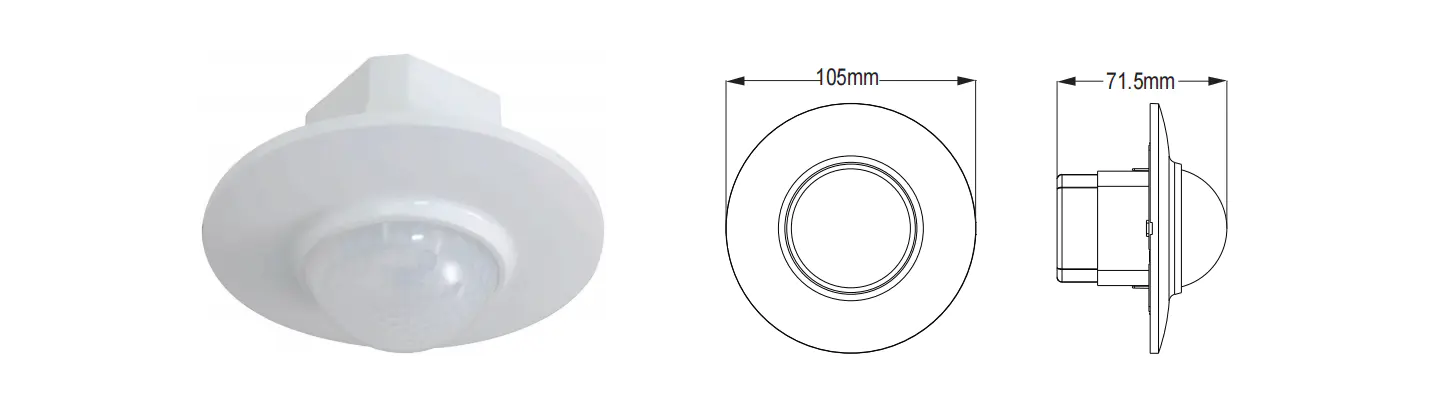

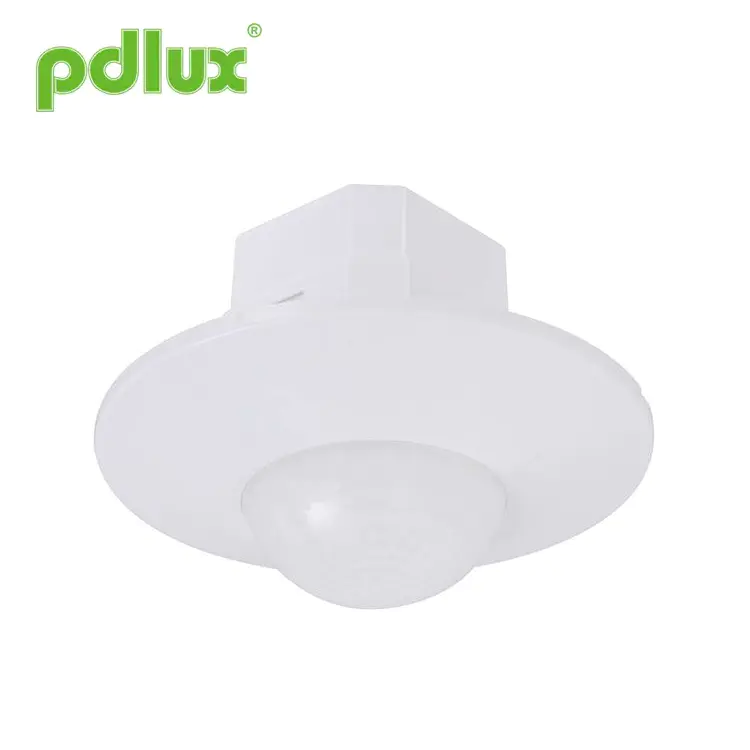

PD-PIR200A 360° छत इन्फ्रारेड मोशन सेन्सर
उत्पादन एक नयाँ बचत-ऊर्जा स्विच हो, यसले राम्रो संवेदनशीलता डिटेक्टर, एकीकृत सर्किट र एसएमटी अपनाउँछ। यसले स्वचालितता, सुविधाजनक सुरक्षित, बचत-ऊर्जा र व्यावहारिक कार्यहरू जम्मा गर्दछ। भित्र एउटा डिटेक्टरले फराकिलो दायरा पत्ता लगाउने क्षेत्र बनाउँछ, यसले मानवबाट प्राप्त इन्फ्रारेड ऊर्जालाई नियन्त्रण-संकेत स्रोतको रूपमा प्रयोग गर्दछ, यो पत्ता लगाउने क्षेत्रमा प्रवेश गर्दा एकै पटक लोड सुरु गर्न सक्छ। यसले दिन र रात स्वतः पहिचान गर्न सक्छ। यो स्थापना गर्न सजिलो छ र व्यापक रूपमा प्रयोग गरिन्छ, पावर शो र पत्ता लगाउने कार्यहरू राखेर।
सोधपुछ पठाउनुहोस्
सारांश
निर्दिष्टीकरणहरू
| शक्ति स्रोत | 220-240VAC/100-130VAC | पावर आवृत्ति | ५०/६० हर्ट्ज |
| प्रतिरोधी भार | 1200W अधिकतम। 230V/600W अधिकतम। 110V | समय सेटिङ: | न्यूनतम: 8±3 सेकेन्ड अधिकतम: 7±2 मिनेट (समायोज्य) |
| पत्ता लगाउने कोण | ३६० डिग्री | पत्ता लगाउने दायरा (२२ डिग्री सेल्सियस) | 8m अधिकतम (dia।) (समायोज्य) |
| प्रकाश नियन्त्रण | <3LUX-डेलाइट (समायोज्य) | काम गर्ने तापमान | -10°C~+40°C |
| पावर खपत | 0.45W (स्थिर 0.1W) | स्थापना उचाइ | २.५ ~ ३.५ मिटर |
| गति पत्ता लगाउने गति | ०.६-१.५मि/सेकेन्ड | काम गर्ने आर्द्रता | <93% RH |
नोट: जब विभिन्न लोडहरू समानान्तरमा प्रयोग गरिन्छ, यो को गुणहरू पूर्ण रूपमा बुझ्न आवश्यक छ लोड, र विशेष गरी ठूलो इनरश करन्टको साथ लोडले रिलेलाई समय भन्दा पहिले क्षति पुर्याउँछ प्रेरक भित्र। यदि लोड प्रयोग भइरहेको बारे अनिश्चितता को एक ठूलो सौदा छ, एक अपग्रेड विशेष गरी inrush वर्तमान सामना गर्न डिजाइन गरिएको संस्करण अनुकूलित गर्न सकिन्छ।

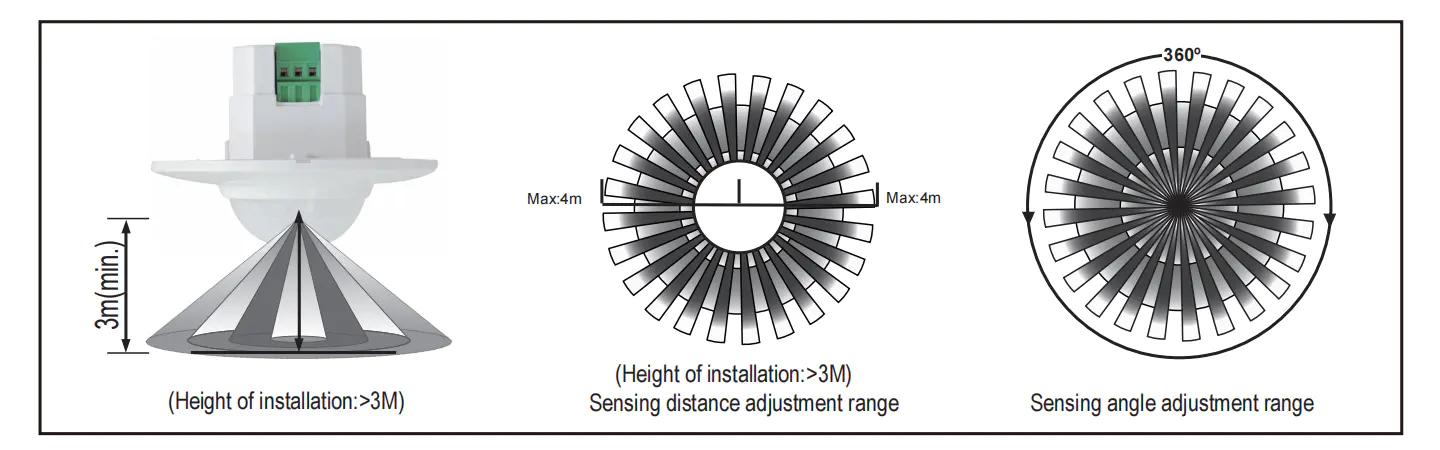

सेन्सर जानकारी
कार्य
· पत्ता लगाउने दायरा स्थापना स्थिति र पत्ता लगाउने क्षेत्र अनुसार सेट गर्न सकिन्छ।
· पत्ता लगाउने शो: LED सिग्नल प्राप्त गर्दा प्रति सेकेन्ड दुई पटक फ्ल्यास हुनेछ।
· समय सेटिङ लगातार थपिएको छ: जब यो पहिलो प्रेरक पछि दोस्रो प्रेरण संकेत प्राप्त गर्दछ, यो हुनेछ पहिलो पटकको आधारभूत सेटिङमा एक पटक फेरि समय गणना गर्नुहोस्। (समय सेट गर्नुहोस्)
· समय सेटिङ समायोजन: यो तपाइँको इच्छा अनुसार सेट गर्न सकिन्छ। न्यूनतम 8±3 सेकेन्ड छ; अधिकतम छ ७±२ मिनेट।
स्थापना
(२) सेन्सरलाई दायाँ तलको चित्रको रूपमा खोल्नुहोस्, सेन्सर प्यानल हटाउनुहोस्।
(3) जडान फिगर अनुसार सेन्सरको जडान टर्मिनलमा पावर र लोड तार जडान गर्नुहोस्;
(4) knob सेटिङ अनुसार LUX, TIME, SENS सेट;
(5) दायाँ तलको चित्र अनुसार जंक्शन-बक्समा सेन्सर ठीक गर्नुहोस्, यसको प्यानलमा बटन र त्यसपछि तपाइँ परीक्षण गर्न पावर स्विच गर्न सक्नुहुन्छ।

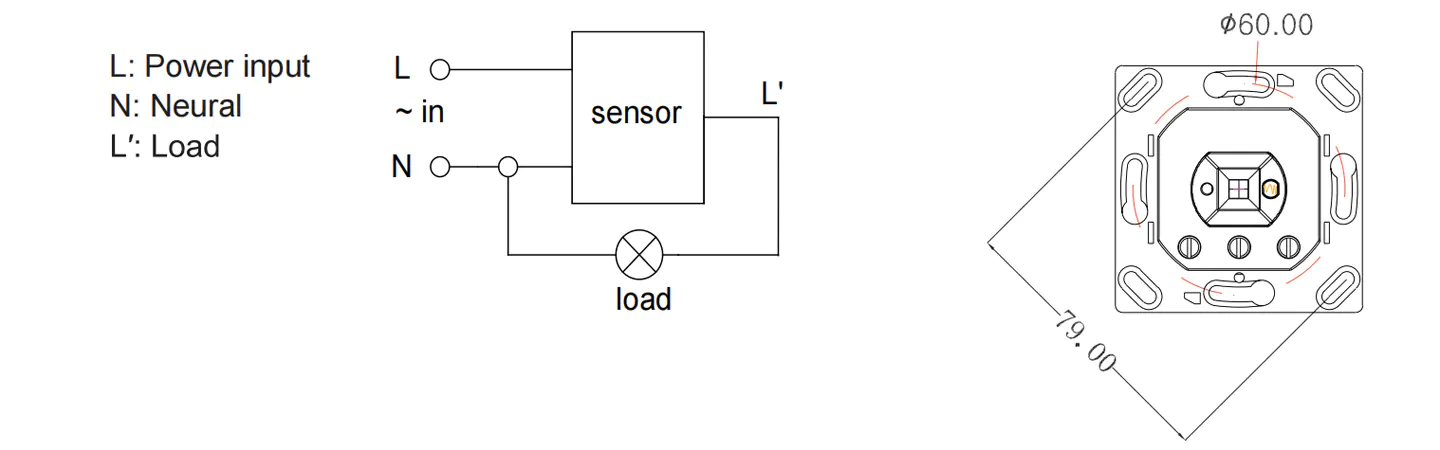

जडान-तार रेखाचित्र

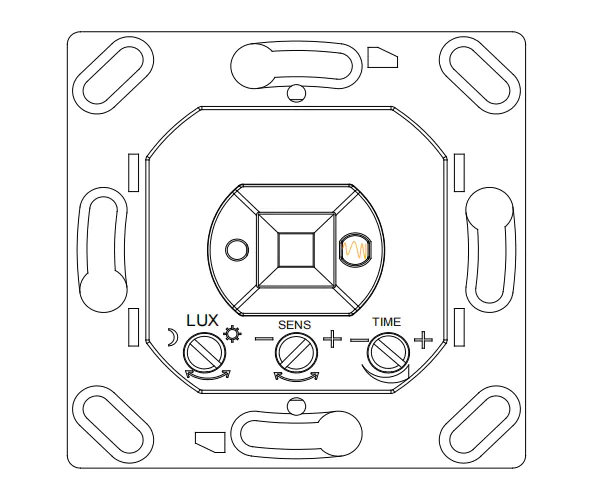

जडान स्केच (दायाँ चित्र हेर्नुहोस्) परीक्षण
.ट्युन टाइम नब घडीको दिशामा न्यूनतममा।
पावर अन गर्दा, लोडले काम गर्दैन। 5-10 सेकेन्ड पछि, लोडले काम गर्छ र LED प्रत्येक सेकेन्डमा दुई पटक फ्ल्यास हुन्छ। कुनै इन्डक्सन अवस्थाहरूमा, लोडले 5-30 सेकेन्ड भित्र काम गर्न बन्द गर्नुपर्छ, र LED बाहिर जानुपर्छ;
· यदि यो बाहिर गएको 5-10 सेकेन्ड पछि फेरि अर्थ बनाउँछ भने, लोडले काम गर्नुपर्छ र फ्ल्यासिङ गति दुई पटक पर्सेकेन्ड छ, तब लोडले 5-15 सेकेन्ड भित्र काम गर्न बन्द गर्नेछ।
· LUX knob लाई घडीको दिशामा न्यूनतममा परिणत गर्दछ। यदि यो 3LUX भन्दा तलको परिस्थितिमा परीक्षण गरिएको छ भने, इन्डक्सन लोड रोक्ने काम पछि लोडले काम गर्नु हुँदैन; तर यदि तपाईंले अपारदर्शी वस्तुहरू (तौलिया इत्यादि) ले पत्ता लगाउने झ्याललाई छोप्नुभयो भने, लोडले काम गर्दछ। कुनै इन्डक्सन संकेतहरू नभएको अवस्थामा, लोडले se51-5 भित्र काम रोकिनुपर्छ।
ध्यान दिनुहोस्: यो उत्पादन प्रयोग गर्दा, कृपया तपाईंलाई आवश्यक पर्ने उपयुक्त स्थितिमा संवेदनशीलता समायोजन गर्नुहोस्, कृपया संवेदनशीलतालाई अधिकतममा समायोजन नगर्नुहोस्, उत्पादनबाट बच्न काम सामान्यतया गलत गतिको कारणले गर्दा। संवेदनशीलता धेरै उच्च भएकोले हावा उड्ने पात र पर्दा, साना जनावरहरू, र पावर ग्रिड र विद्युतीय उपकरणहरूको हस्तक्षेपबाट गलत गति सजिलै पत्ता लगाउन सकिन्छ। उत्पादनको नेतृत्व गर्ने सबैले काम गर्दैन सामान्य रूपमा!
जब उत्पादनले सामान्य रूपमा काम गर्दैन, कृपया उचित रूपमा संवेदनशीलता कम गर्ने प्रयास गर्नुहोस्, र त्यसपछि यसलाई परीक्षण गर्नुहोस्।
नोटहरू
अशान्ति वस्तुहरूमा यसलाई स्थापना नगर्नुहोस्।
पत्ता लगाउने सञ्झ्याल प्रभावकारी पत्ता लगाउने अगाडि अवरोध र गतिशील वस्तु हुनुहुँदैन।
हावाको तापक्रम परिवर्तन गर्ने क्षेत्रहरू जस्तै हावाको अवस्था, केन्द्रीय तताउने इत्यादिको नजिक यसलाई स्थापना नगर्नुहोस्।
तपाइँको सुरक्षालाई ध्यानमा राख्दै, कृपया कभर नखोल्नुहोस् जब तपाइँ स्थापना पछि हिच फेला पार्नुहुन्छ।
यदि उत्पादन र निर्देशन बीच भिन्नता छ भने, कृपया मुख्य रूपमा उत्पादनलाई सन्दर्भ गर्नुहोस्।
केहि समस्या र समाधान को तरिका
लोड काम गर्दैन:
a. कृपया पावर जाँच गर्नुहोस् र लोड जडान सही छ।
ख. लोड राम्रो छ कि छैन जाँच गर्नुहोस्।
c. काम गर्ने प्रकाश प्रकाश-नियन्त्रण संग मेल खान्छ कि जाँच गर्नुहोस्।
संवेदनशीलता कमजोर छ:
a. संकेतहरू प्राप्त गर्न प्रभाव पार्न पत्ता लगाउने विन्डोको अगाडि बाधा छ कि छैन जाँच गर्नुहोस्।
b. कृपया परिवेशको तापक्रम धेरै उच्च छ भने जाँच गर्नुहोस्।
c. कृपया संकेतको स्रोत पत्ता लगाउने क्षेत्रहरूमा छ कि छैन जाँच गर्नुहोस्।
d. कृपया जाँच गर्नुहोस् कि स्थापनाको उचाइ निर्देशनमा देखाइएको उचाइसँग मेल खान्छ।
e. कृपया जाँच गर्नुहोस् कि चलिरहेको अभिमुखीकरण सही छ।
सेन्सरले स्वचालित रूपमा लोड बन्द गर्न सक्दैन:
a पत्ता लगाउने क्षेत्रहरूमा निरन्तर संकेतहरू छन् भने जाँच गर्नुहोस्।
b समय सेटिङ सबैभन्दा लामो सेट गरिएको छ कि छैन जाँच गर्नुहोस्।
ग पावर निर्देशन अनुरूप छ कि छैन जाँच गर्नुहोस्।
d तापक्रम परिवर्तन स्पष्ट रूपमा सेन्सरको नजिक छ कि छैन जाँच गर्नुहोस्, जस्तै एयर कन्डिसन वा केन्द्रीय तताउने आदि
· विभिन्न वातावरणमा प्रयोग गर्दा, कृपया उच्चमा संवेदनशीलता समायोजन नगर्नुहोस्।
किनभने यसले सजिलै खराबी निम्त्याउन सक्छ।
● कृपया व्यावसायिक स्थापनाको साथ पुष्टि गर्नुहोस्।
● कृपया स्थापना र हटाउने कार्यहरू अघि बिजुली आपूर्ति काट्नुहोस्।
● तपाईंले सुरक्षा उद्देश्यका लागि पावर काट्नु भएको छ भनी सुनिश्चित गर्नुहोस्।
● अनुचित सञ्चालनले हानि निम्त्यायो, निर्माताले कुनै जिम्मेवारी लिदैन।
हामी उत्पादनको गुणस्तर र विश्वसनीयता प्रवर्द्धन गर्न प्रतिबद्ध छौं, यद्यपि, सबै इलेक्ट्रोनिक कम्पोनेन्टहरू प्रभावहीन हुने निश्चित सम्भावनाहरू छन्, जसले केही समस्याहरू निम्त्याउनेछ। डिजाइन गर्दा, हामीले अनावश्यक डिजाइनहरूमा ध्यान दिएका छौं र कुनै पनि समस्याबाट बच्न सुरक्षा कोटा अपनाएका छौं। यो निर्देशन, हाम्रो अनुमति बिना, कुनै अन्य उद्देश्यका लागि प्रतिलिपि हुनु हुँदैन।
